米乐M6科技 2022-09-07

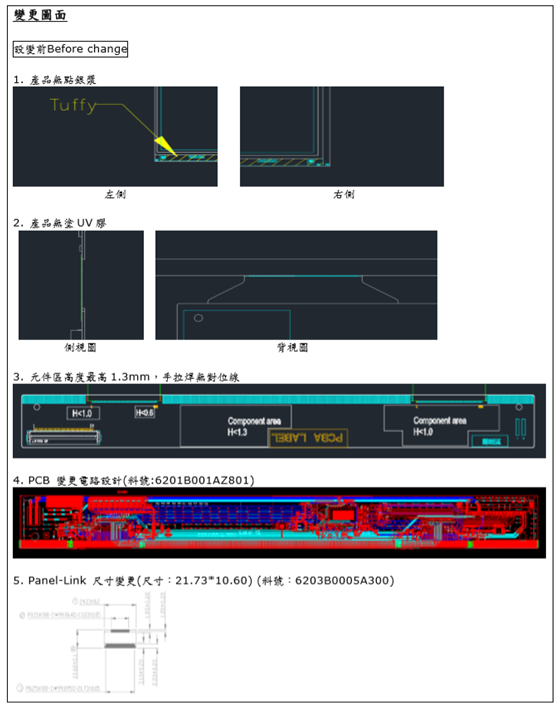

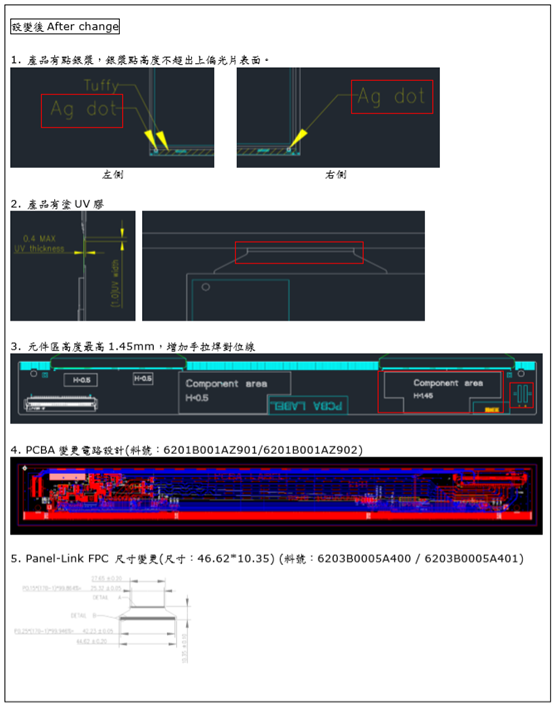

| Item | Detail | Before | After | Remark |
| 1 | Up-POL | 矢印 Mark J |
矢印 Mark R | |
| 厚度 135um | 厚度 130um | |||
| 2 | Down-POL | 矢印 Mark J | 矢印 Mark R | |
| 厚度 135um | 厚度 130um | |||
| 3 | 銀漿點 | 無點銀漿 | 有點銀漿 | |
| 4 | UV 膠 | 無塗 UV 膠 | 有塗 UV 膠 | |
| 5 | 元件高度 | 元件高度最高 1.3mm | 元件高度增加最高 1.45mm | |
| 6 | 手拉焊對位線 | 無對位線 | 增加對位線 | |
| 7 | 電性規格 Electrical specification |
VGH = 22V VGL = -7V |
VGH = 15V VGL = -13V |
VGH&VGL 電壓變更 VGH&VGL change voltage |
| 8 | IC | HX8288+ HX8695 | EK79202+GOP | 變更IC 供應商及型號 Change IC supplier and type |
| 9 | PCB | 如圖所示 Reference picture | PCBA 变换電路設計 PCBA change circuit design | PCB 尺寸和元件區未 變更，依 IC 設計要求 變更元器件 PCB size and component area aren’t changed, but circuit is changed for new driver IC. |
| 10 | Panel-Link FPC | 如圖所示 Reference picture | Panel-Link FPC 尺寸變 化 Panel-Link FPC change size |
尺寸由 21.73*10.60 變爲 46.62*10.35 Panel-Link FPC size change from 21.73*10.60 to 46.62*10.35 |
| 11 | Pin Assignment | No.1 : Vcom， No.4&5&6 : NC | No.1 為 NC，客戶端無需 輸入 Vcom， No.4&5&6 為 INX OTP Test，客戶端不輸入信號 No.1 is NC , customer don’t need provide Vcom, No.4&5&6 are INX OTP Test, customer don’t input |
INX OTP VCOM |
规格书：
