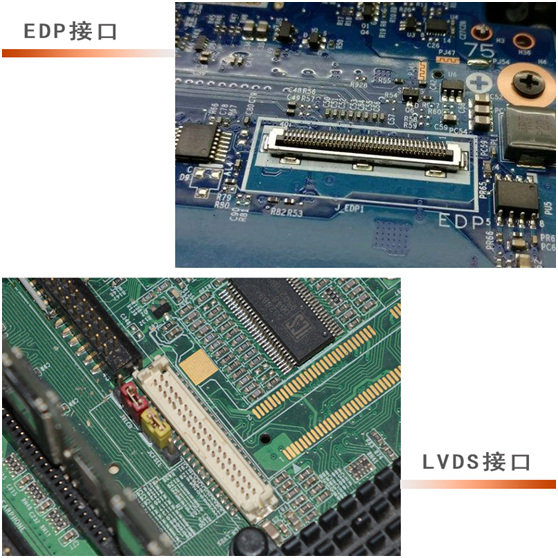

一、EDP接口简介

　　EDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，英文全称为Embedded DisplayPort
。一般应用于条记本、平板、电脑显示屏的通讯接口，接纳EDP显示接口的电脑区分率会比LVDS接口的显示区分率高，高清屏一般接纳的是 EDP通信接口，能实现广视角的功效
。EDP屏线的屏接口为0.3-0.5小间距焊接式扁平线，EDP通道分类可以分为单通道与双通道
。EDP屏线一般为2组、3组、5组、8组绞线，常见的EDP屏线为2组、3组信号绞线
。

　　二、LVDS接口简介

　　LVDS接口是一种低摆幅的差分信号技术，英文全称为Low Voltage Differential Signaling
。它是为克服以TTL电平方法传输宽带高码率数据时功耗大、EMI电磁滋扰大等缺点而研制的一种数字视频信号传输方法
。LVDS使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，接纳低压幅和低电流驱动输出，实现了低噪声和低功耗
。LVDS屏线分为标清线与高清线两种
。LVDS高清线为0.5间距双排，即JAE FIRE51P高清线
。LVDS标清线为1.0间距、1.25间距，端子为铆压式组装而成
。LVDS接口广泛的应用于工控一体机
。



总结 LVDS接口最大的特点，是接纳低压和低电流驱动方法，实现了低噪声和低功耗
。而EDP接口的特点，是接纳微封包结构，能够实现大都据的同时传输，电路简洁，较小的电磁滋扰
。因此EDP接口的传输速率远高于LVDS接口，高清屏一般接纳的是EDP通信接口，从而实现广视角的功效
。 我们以同样区分率的液晶显示屏为例，若接纳LVDS接口，则数据传输线需20多对，若换成EDP接口，则只需要4至6对线就可以了
。因此EDP在高区分率的高清屏领域优势更明显
。目前，工业工控液晶屏大宗接纳EDP接口，用来提高显示面板与处理器间的数据传输速度，EDP接口在高清屏、全视角屏领域已成为主流
。虽然，LVDS也因为自身低功耗的特点，满足了差别用户的需求，在工业液晶屏领域被广泛应用
。
