是什么?eDP屏线和LVDS屏线又有哪些区别?
LVDS接口利用很是低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输 。是为克服以TTL电平方法传输宽带高码率数据时功耗大、EMI电磁滋扰大等缺点而研制的一种数字视频信号传输方法 。工控机接纳LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输，因接纳低压和低电流驱动方法，实现了低噪声和低功耗 。

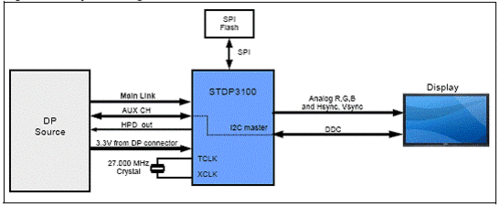

eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，可以用较简单的连接器以及较少的引脚来通报高区分率信号，且能够实现大都据同时传输，故传输速率远高于LVDS 。
eDP和LVDS的比较
|
eDP |
LVDS |
|
|
数据&时钟线 |
1-4对数据线 没有单独的时钟线 |
较多的数据线 单独的时钟线 |
|
Bit rate，perpair |
1.6,2.7,5.4Gbps |
945Mbps |
|
总容量 |
1.6-21.6Gbps |
7.56Gbps |
|
时钟 |
嵌入式的 |
每个通道有单独的时钟线 |
|
传输类型 |
封包的视频音频和其他传输数据，可扩展花样 |
仅限末压缩的视频信号 |
|
双向数据通道 |
1Mbps or720Mbps |
100kbps |
|
信道编码 |
ANSI 8B/10B |
Serialized at 7x pixel clockrate |
|
内容� ；� |
HDCP |
?
None |
eDP屏线和LVDS屏线的区别
eDP屏线是指屏接口为0.3-0.5小间距焊接式扁平线，分为单通道与双通道 。eDP屏线一般为2组绞线、3组绞线、5组绞线、8组绞 。常见的eDP屏线为2组信号线(绞线)、3组信号线 。
LVDS屏线分为标清线与高清线两种 。LVDS屏线(高清线)屏接口为0.5间距双排，即JAE FIRE51P高清线 。LVDS屏线(标准线)是指屏接口为1.0间距、1.25间距，端子为铆压式组装而成 。常见有单八线、双八线 。单八线大都为FIX-30P、DF141.25-30P,双八线大都为FIX-30Pin 。
