产品数据表格申请

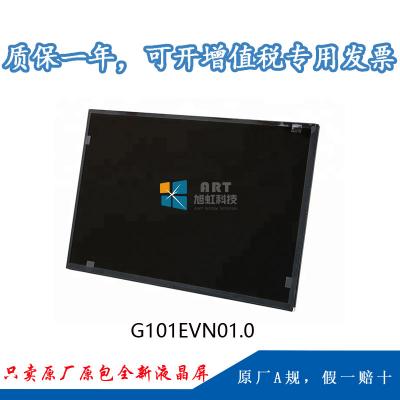

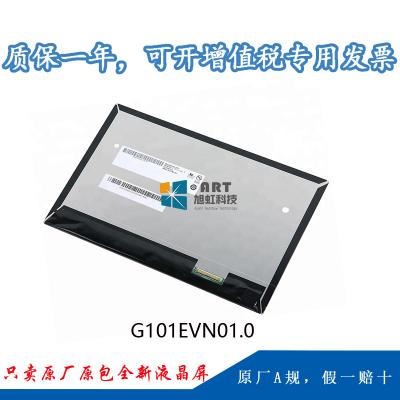

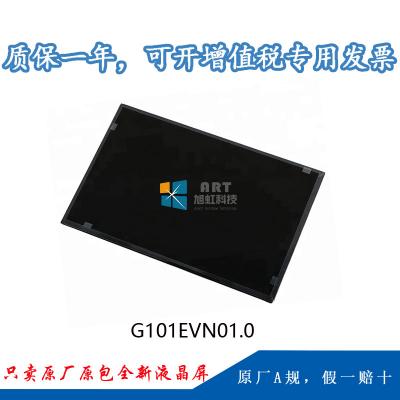

1、我公司G101EVN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量切合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达10.1寸工控液晶屏G101EVN01.0基本参数
|
品牌 |
友达 (AUO) |
型号名称 |
G101EVN01.0 |
|
屏幕尺寸 |
10.1" |
屏幕类型 |
液晶模组, a-Si TFT-LCD |
|
区分率 |
1280(RGB)×800 [WXGA] |
像素配置 |
RGB笔直条状 |
|
显示尺寸 |
216.96 × 135.6 mm (H×V) |
外观尺寸 |
229.46 × 149.2 × 5.54 mm (H×V×D) |
|
可视尺寸 |
220.36 × 139.1 mm (H×V) |
外貌处理 |
Hard coating (3H)，反射率 1.5% (Max.) |
|
亮度 |
400 (Typ.)(cd/m²) |
对 比 度 |
1300 : 1 (Typ.) [透射] |
|
最佳角度 |
全视角 |
光学模式 |
MVA，常黑显示，透射式 |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
响应速度 |
25 (Typ.)(Tr+Td) ms |
|
颜色数量 |
262K , 45% [CIE1931] |
背光类型 |
WLED , 25K小时 含LED驱动器 |
|
屏幕重量 |
187g (Max.) |
适用于 |
工业 |
|
刷新频率 |
60Hz |
触摸功效 |
无触摸 |
|
信号系统 |
LVDS (1 ch, 6-bit) , 端子 , 40 pins |
功耗 |
3.4W (Max.) |
|
供应电压 |
3.3V (Typ.) |
温度规模 |
存储温度: -30 ~ 70 °C事情温度: -20 ~ 60 °C |
二、友达10.1寸工控液晶屏G101EVN01.0信号详情
|
接口类型 |
LVDS (1 ch, 6-bit) |
信号逻辑电压 |
||
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
170/245mA (Typ./Max.) |
|
FPC详情 : |
脚间距 |
0.5 mm |
数量 |
1 pcs |
|
脚数 |
40 pins |
信号电气功耗 |
0.56/0.8W (Typ./Max.) |
|
三、友达10.1寸工控液晶屏G101EVN01.0背光详情
|
背光类型 |
WLED |
是否可换 |
|
|
背光数量 |
灯管形状 |
||
|
背光寿命 |
25K(Typ.) (Hours) |
位置 |
侧入式光源 |
|
电压输入 |
5.5/12.0V (Min./Max.) |
电流输入 |
217mA (Max.) |
|
背光功耗 |
2.6W (Max.) |
类型 |
包括在屏信号接口中 |
|
接口位置 |
背光驱动 |
含LED驱动器 |
四、友达10.1寸工控液晶屏G101EVN01.0包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
40 pcs / box |
9.2 Kgs |
484×328×257 mm (L×W×H) |
