产品数据表格申请
2、正常使用下，液晶屏自售出之日起予以保修1年。
?

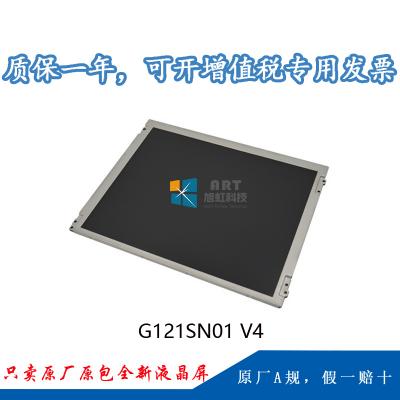

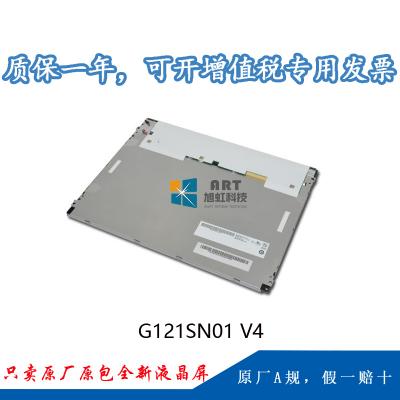

一、友达12.1寸宽温工控液晶屏G121SN01 V4基本参数
|
品牌 |
友达 (AUO) |
型号名称 |
G121SN01 V4 |
|
屏幕尺寸 |
12.1" |
屏幕类型 |
液晶模组, a-Si TFT-LCD |
|
区分率 |
800(RGB)×600 [SVGA] |
像素配置 |
RGB笔直条状 |
|
显示尺寸 |
246*184.5 mm (H*V) |
外观尺寸 |
279 *209 mm (H*V*D) |
|
可视尺寸 |
249.05*188.3 mm (H*V) |
外貌处理 |
雾面，Hard coating(3H) |
|
亮度 |
450cd/m²(Typ.) |
对 比 度 |
700 : 1 (Typ.) [透射] |
|
最佳角度 |
6 o'clock |
光学模式 |
TN，常白显示，透射式 |
|
可视角度 |
80/80/65/75 (Typ.)(CR≥10) |
响应速度 |
25/10 (Typ.)(Tr/Td) ms |
|
颜色数量 |
262K/16.2M , 55% [CIE1931] |
背光类型 |
9S2P WLED , 50K小时 , 含LED驱动器 |
|
屏幕重量 |
580g (Max.) |
适用于 |
工业 |
|
刷新频率 |
60Hz |
触摸功效 |
无触摸 |
|
信号系统 |
LVDS (1 ch, 6/8-bit) ,端子 , 20 pins |
功耗 |
6.7W (Typ.) |
|
供应电压 |
3.3V (Typ.) |
温度规模 |
存储温度: -30 ~ 85 °C 事情温度: -30 ~ 85 °C |
二、友达12.1寸宽温工控液晶屏G121SN01 V4信号详情
|
接口类型 |
LVDS (1 ch, 6/8-bit) |
|
||
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
280mA (Typ.) |
|
FPC详情 : |
脚间距 |
1.25 mm |
数量 |
1 pcs |
|
脚数 |
20 pins |
信号电气功耗 |
0.924W (Typ.) |
|
三、友达12.1寸宽温工控液晶屏G121SN01 V4背光详情
|
背光类型 |
WLED |
是否可换 |
Replaceable |
|
背光数量 |
9S2P |
灯管形状 |
2串 |
|
背光寿命 |
50K(Min.) (Hours) |
位置 |
侧入式光源(顶部) |
|
电压输入 |
28.8/32.9V (Typ./Max.) |
电流输入 |
80mA (Typ.) |
|
背光功耗 |
4.9/5.6W (Typ/Max.) |
类型 |
端子 |
|
接口位置 |
背光驱动 |
含LED驱动器 |
四、友达12.1寸宽温工控液晶屏G121SN01 V4包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
20 pcs / 箱 |
14.8 Kgs |
570×320×420 mm |
