2、正常使用下 ，液晶屏自售出之日起予以保修1年。

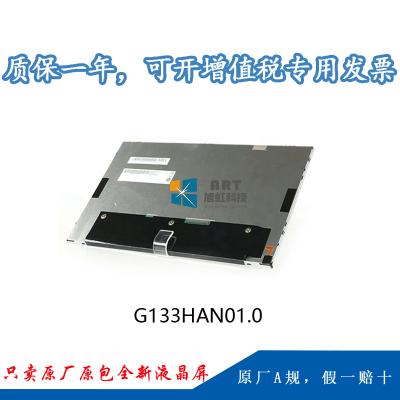

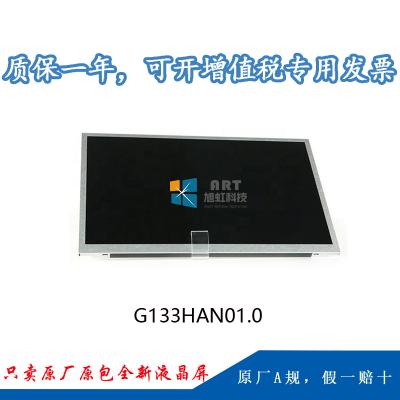

一、友达13.3寸液晶模组G133HAN01.0 应用详情
|
基本信息： |
面板品牌 | AUO | 面板型号 | G133HAN01.0 |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
| 屏幕尺寸 | 13.3吋 |
适用于 |
工业 ，游戏 | |
|
事情情况： |
事情温度 | -20~ 70 °C | 存储温度 | -20 ~ 70 °C |
| RoHS | RoHS | |||
| 典范特征 : | 广色域 ，外貌雾面 ，广视角 ，景物模式 ，白光LED背光 ，背光寿命大于5万小时 ，宽屏 | |||
二、友达13.3寸液晶模组G133HAN01.0 光学详情
|
基础信息： |
亮度 | 400cd/m² (Typ.) |
比照度 |
800:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | 光学模式 | AHVA ，常黑显示 ，透射式 | |
|
色彩性能： |
色度 | Wx:0.313; Wy:0.329 |
颜色数量 |
16.7M (8-bit) |
| 色域 | 90% NTSC (CIE1931) | 白场变换 | 1.25/1.33 (Typ./Max.)(5 points) |
三、友达13.3寸液晶模组G133HAN01.0 结构详情
|
像素特征 : |
区分率 | 1920(RGB)×1080 , FHD | 像素配置 | RGB笔直条状 |
| 点间距(W×H) | 0.05095×0.15285 mm | 像素间距(W×H) | 0.15285×0.15285 mm | |
|
物理尺寸 :
|
显示尺寸 | 293.472(W)×165.078(H) mm | 外观尺寸 | 309.7(W)×184.1(H) mm |
| 可视尺寸 | 295.07(W)×166.68(H) mm | 外观厚度 | 10.1 (Max.) mm | |
|
外观特征 : |
物理形状 | 平面矩形 | 景物肖像 | 景物模式 |
| 宽高比(W:H) | 16:9 | 外观样式 | 厚屏 (PCBA弯折, 厚度≥5.2mm) | |
|
装置方法 : |
Side mounting holes (4-M2) on left, right bezel | |||
| 其它细节 : | 重量 | 500g (Typ.) | 外貌处理 | 雾面 |
四、友达13.3寸液晶模组G133HAN01.0 电子详情
| 刷新频率 : | 60Hz |
|
翻转扫描 : |
No |
| 功率总耗 : | 16.8W (Typ.) |
五、友达13.3寸液晶模组G133HAN01.0 信号详情
|
信号电气 : |
输入电流 | 500mA (Max.) | 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.8W (Max.) | 信号接口 | LVDS (2 ch, 8-bit) | ||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | |
|
接口详情 : |
品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 广濑电机 | DF19K-30P-1H | 1.0 mm | 30pins | 1pcs |
六、友达13.3寸液晶模组G133HAN01.0 发光详情
|
光源特征 : |
灯管类型 | WLED | 位置 | 侧入式光源 | |
| 灯管寿命 | 50K(Typ.) (Hours) | ||||
| 接口特征 : | 类型 | 端子 | |||
|
接口详情 : |
品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 广濑电机 | DF19G-8P-1H | 1.0 mm | 8 pins | 1 pcs | |
| 灯管驱动 : | 含LED驱动器 | ||||
| 驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 1.25A (Typ.) | |
| 功率消耗 | 15W (Max.) | ||||
七、友达13.3寸液晶模组G133HAN01.0 包装详情
|
包装箱 : |
数量 |
尺寸 (L×W×H) |
重量 |
| 20 pcs / 箱 | 480×275×450 mm | 10.5 Kgs |
