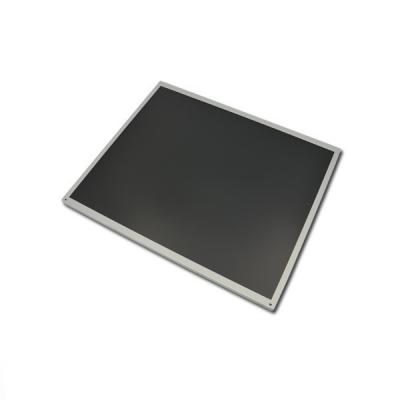

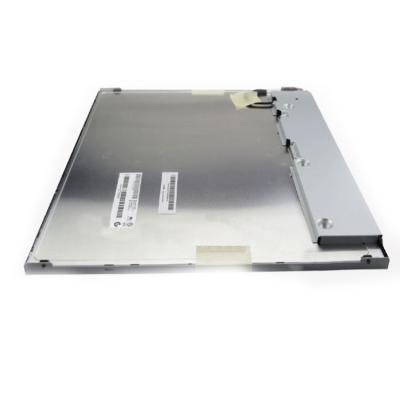

一、友达液晶模组G170EG01 V104 应用详情
|
基本信息 : |
品牌 |
友达（AUO） |
型号 |
G170EG01 V104 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
17.0" |
|||
|
应用产品： |
存储温度 |
-30 ~ 85 °C |
事情温度 |
-30 ~ 85 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典范特征 : |
宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，外貌雾面 |
|||
二、友达液晶模组G170EG01 V104 结构详情
|
像素特征 :
|
解析度 |
1280(RGB)×1024, SXGA |
点间距(mm) |
0.088×0.264 (H×V) |
|
像素排列 |
RGB笔直条状 |
像素间距(mm) |
0.264×0.264 (H×V) [96PPI] |
|
|
结构尺寸 : |
显示区域(mm) |
337.92(H) × 270.336(V) |
开口区域(mm) |
341.6(H) × 274.0(V) |
|
外观尺寸(mm) |
358.5(H) × 296.5(V) |
外观厚度(mm) |
12.95 (Max.) |
|
|
外观特征 : |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
5:4 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数 : |
重量 |
1.35Kgs (Typ.) |
外貌处理 |
雾面，Hard coating (3H) |
三、友达液晶模组G170EG01 V104 光学详情
|
基本信息 : |
显示亮度 |
350 cd/m² (Typ.) |
比照度 |
800:1 (Typ.) (透射) |
|
可视角度 |
80/80/60/80 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
响应时间(ms) |
20/10 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.7M (8-bit) |
|
色温 |
6485K |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
|
|
1931色域 : |
NTSC比值 |
71% |
sRGB笼罩率 |
93% |
|
Adobe RGB笼罩率 |
73% |
DCI-P3笼罩率 |
74% |
|
|
Rec.2020笼罩率 |
53% |
色域说明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G170EG01 V104 电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
16W (Typ.) |
五、友达液晶模组G170EG01 V104 信号详情
|
信号电气 : |
电压供应 |
5.0V (Typ.) |
电流供应 |
1.4/1.68A (Typ./Max.) |
||
|
功耗 |
7.0/8.4W (Typ./Max.) |
|||||
|
信号类型 : |
LVDS (2 ch, 8-bit) |
逻辑电压 |
- |
|||
|
接口特征 : |
位置 |
背面 |
类型 |
端子 |
||
|
接口详情 : |
品牌 |
型号 |
数量 |
脚数 |
脚距 |
脚界说 |
|
信盛精工 |
MSCKT2407P30B |
1 pcs |
30 pins |
1.0 mm |
LVDS-30P2C8B-190A |
|
六、友达液晶模组G170EG01 V104 光源详情
|
光源特征 : |
光源类型 |
WLED |
光源形状 |
- |
位置 |
侧入式光源(顶部) |
|
数量 |
- |
是否可换 |
No |
灯管寿命 |
50K (Min.) 小时 |
|
|
接口特征 : |
位置 |
背面 |
类型 |
端子 |
||
|
接口详情 : |
品牌 |
型号 |
数量 |
脚数 |
脚距 |
脚界说 |
|
信盛精工 |
MSB24038P6 |
1 pcs |
6 pins |
1.25 mm |
||
|
背光驱动 : |
含LED驱动器 |
|||||
|
驱动电气 :
|
电压供应 |
10.8/12.0/12.6V (Min./Typ./Max.) |
电流供应 |
0.75/0.83A (Typ./Max.) |
||
|
功耗 |
9.0/10.0W (Typ./Max.) |
|||||
七、友达液晶模组G170EG01 V104 包装详情
|
包装箱 : |
数量 |
重量 |
包装箱尺寸 |
|
8 pcs / 箱 |
15.2 Kgs |
448×283×397 mm (L×W×H) |
