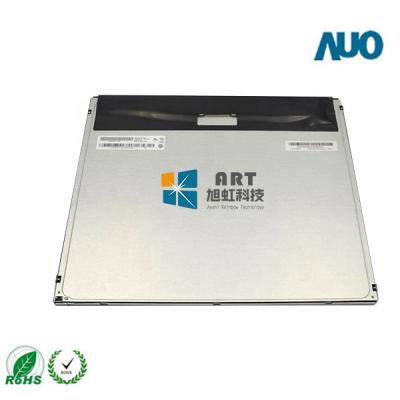

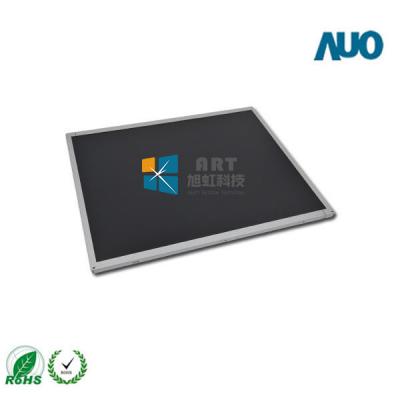

一、友达液晶模组M170ETN01.1 应用详情
| 基础信息： | 制造商 | 友达（AUO） | 型号 | M170ETN01.1 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 电脑显示器 | |
| 对角尺寸 | 17.0" | 又名 | M170ETN01 V1 | |
| 应用情况 : | 存储温度 | -20 ~ 60 °C | 事情温度 | 0 ~ 50 °C |
| RoHS | RoHS | 抗振性能 | - | |
| 典范特征 : | 外貌雾面，广视角，景物模式，白光LED背光，信号端子正装 | |||
二、友达液晶模组M170ETN01.1 结构详情
| 像素特征 : | 解析度 | 1280(RGB)×1024 , SXGA | 点间距(mm) | 0.088×0.264 (H×V) |
| 像素排列 | RGB笔直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
| 结构尺寸 : | 显示区域(mm) | 337.92(H) × 270.336(V) | 开口区域(mm) | 341.72(H) × 274.14(V) |
| 外观尺寸(mm) | 358.5(H) × 296.5(V) | 外观厚度(mm) | 7.7/10.8 (Typ./Max.) | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 5:4 (H:V) | 景物肖像 | 景物模式 | |
| 装置方法 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它参数 : | 重量 | 1.27Kgs (Typ.) | 外貌处理 | 雾面，Hard coating (3H) |
三、友达液晶模组M170ETN01.1 光学详情
基础信息 : |
显示亮度 | 250 cd/m² (Typ.) | 比照度 | 1000:1 (Typ.) (透射) |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | 6 o'clock | 响应时间(ms) | 3.8/1.2 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 73% | sRGB笼罩率 | 96% |
| Adobe RGB笼罩率 | 74% | DCI-P3笼罩率 | 76% | |
| Rec.2020笼罩率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组M170ETN01.1 电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 8.4W (Typ.) |
五、友达液晶模组M170ETN01.1 信号详情
| 信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.6/0.72A (Typ./Max.) | ||
| 功率消耗 | 3.0/3.6W (Typ./Max.) | |||||
| 信号类型 : | LVDS (2 ch, 8-bit) | 逻辑电压 | - | |||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚界说 |
| 信盛精工 | MSCKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | BLE-6PINS-CCAACC | |
六、友达液晶模组M170ETN01.1 光源详情
| 光源特征： | 光源类型 | WLED | 数量 | 9S4P | 位置 | 侧入式光源(底部) |
| 是否可换 | - | 形状 | 4串 | 寿命 | 30K(Min.) Hours | |
| 灯管电气 : | 电压供应 | 27±1.8V | 电流供应 | 50/55mA (Typ./Max.) | ||
| 功率消耗 | 5.4/5.8W (Typ./Max.) | |||||
| 接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚界说 |
| 恩得利 | 3707K-S06N-21R | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CCAACC | |
| 光源驱动 : | 无 | |||||
七、友达液晶模组M170ETN01.1 包装详情
| 包装箱 : |
数量 |
重量 | 尺寸 |
| 8 pcs / box | 13.45 Kgs | 434×278×390 mm (L×W×H) |
