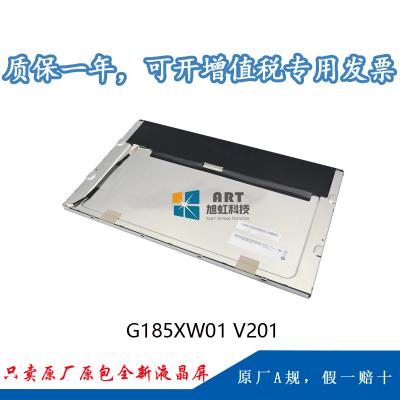

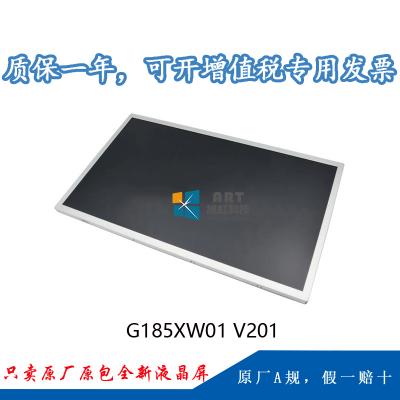

一 、友达18.5寸工业液晶模组G185XW01 V201应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
G185XW01 V201 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
工业 |
|
|
屏幕尺寸 |
18.5” |
|||
|
应用情况： |
事情温度 |
0 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典范特征： |
外貌雾面 ，广视角 ，景物模式 ，背光易换 ，白光LED背光 ，信号端子正装 ，宽屏 ，背光寿命大于5万小时 |
|||
二 、友达18.5寸工业液晶模组G185XW01 V201结构详情
|
像素特征： |
解析度 |
1366(RGB)×768 , WXGA |
点间距 |
0.100×0.300 (H×V)mm |
|
像素排列 |
RGB笔直条状 |
像素间距 |
0.300×0.300mm (H×V) |
|
|
结构尺寸： |
显示区域 |
409.8(H) × 230.4(V)mm |
开口区域 |
413.4(H) × 234.0(V)mm |
|
外观尺寸 |
430.4(H) × 254.7(V)mm |
外观厚度 |
10.6 (Typ.) mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
16:9 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
1.44Kgs (Max.) |
外貌处理 |
雾面 ，Hard coating (3H) |
三、友达18.5寸工业液晶模组G185XW01 V201光学详情
|
基础信息： |
显示亮度 |
450 cd/m² (Typ.) |
比照度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
85/85/80/80 (Typ.)(CR≥10) |
显示模式 |
TN ，常白显示 ，透射式 |
|
|
推荐视角 |
- |
响应时间 |
3.5/1.5 (Typ.)(Tr/Td) |
|
|
色彩性能： |
白色坐标 |
Wx:0.313; Wy:0.329 |
支持颜色 |
16.7M (6-bit + Hi-FRC) |
|
色域 |
70% NTSC (CIE1931) |
亮度均匀性 |
1.43/1.54 (Typ./Max.)(9 points) |
四、友达18.5寸工业液晶模组G185XW01 V201电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
13.5W (Typ.) |
五、友达18.5寸工业液晶模组G185XW01 V201信号详情
|
信号电气： |
输入电流 |
0.9/1.1A (Typ./Max.) |
输入电压 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
187145-30091-3 |
1.0mm |
30pins |
1pcs |
LVDS-30P1C8B-170A |
||
六、友达18.5寸工业液晶模组G185XW01 V201发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源（底部） |
|
可换性 |
Replaceable |
灯管形状 |
- |
灯管寿命 |
50K(Typ.) (Hours) |
|
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
12.0V (Typ.) |
输入电流 |
0.75/1.0A (Typ./Max.) |
||
|
功耗 |
9.0/13.2W (Typ./Max.) |
|||||
七、友达18.5寸工业液晶模组G185XW01 V201包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
8pcs / 箱 |
520×280×355 mm |
15 Kgs |
