产品数据表格申请
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
B070ATN01.2 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-20 ~ 60 °C |
-30 ~ 70 °C |
- |
|
|
适用于： |
数码相框 ，便携式DVD,工业 ，平板电脑 |
|||
|
典范特征： |
6/8位灰阶可选 ，景物模式 ，白光LED背光 ，宽屏 ，上/下/左/右翻转显示 |
|||

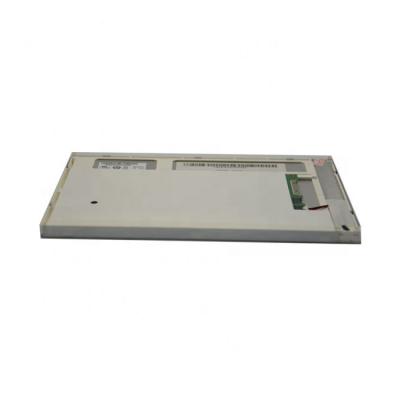

二、友达7寸工业液晶模组B070ATN01.2结构特征
|
屏幕尺寸： |
7.0吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1024(RGB)×600 , WSVGA |
RGB笔直条状 |
0.050×0.150 mm |
0.150×0.150 mm |
|
|
结构尺寸： |
显示尺寸(H×V) |
可视尺寸(H×V) |
外观尺寸(H×V) |
外观厚度(mm) |
|
153.6×90 mm |
155.6×92.0 mm |
167.25×104.65 mm |
2.9/4.8 (Typ./Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
17:10 (H:V) |
景物模式 |
- |
|
|
装置孔位： |
Without |
|||
|
其他参数： |
重量 |
外貌处理 |
||
|
100g |
反射率 1.4% (Typ.) |
|||
三、友达7寸工业液晶模组B070ATN01.2光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
350 cd/m² (Typ.) |
TN ，常白显示 ，透射式 |
700:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
75/75/70/75 (Typ.)(CR≥10) |
- |
16 (Typ.)(Tr+Td) (ms) |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
50% NTSC (CIE1931) |
262K/16.2M (6-bit / 6-bit + FRC) |
1.17/1.25 (Typ./Max.)(5 points) |
|
四、友达7寸工业液晶模组B070ATN01.2电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转 (水平/笔直) |
|
功率总耗： |
2.30W (Typ.) |
五、友达7寸工业液晶模组B070ATN01.2信号详情
|
信号电气： |
输入电流 |
139mA (Max.) |
输入电压 |
3.3V (Typ.) |
||
|
功率消耗 |
0.5W (Max.) |
信号接口 |
LVDS (1 ch, 6/8-bit) |
|||
|
接口特征： |
位置 |
- |
类型 |
FPC |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
0.3 mm |
39pins |
1 pcs |
- |
|||
六、友达7寸工业液晶模组B070ATN01.2发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
4S6P |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
阵列 |
灯管寿命 |
20K(Min.) |
|
|
WLED电气 : |
输入电压 |
输入电流 |
功率消耗 |
|||
|
12.4/13.2V (Typ./Max.) |
120mA (Typ.) |
1.488/1.584W (Typ./Max.) |
||||
|
接口特征： |
位置 |
- |
类型 |
包括在屏信号接口中 |
||
|
灯管驱动： |
无 |
|||||
七、友达7寸工业液晶模组B070ATN01.2包装特征
|
包装箱： |
数量 |
重量 |
尺寸 |
|
78 pcs / box |
11.0 Kgs |
584×379×226 mm (L×W×H) |
