产品数据表格申请

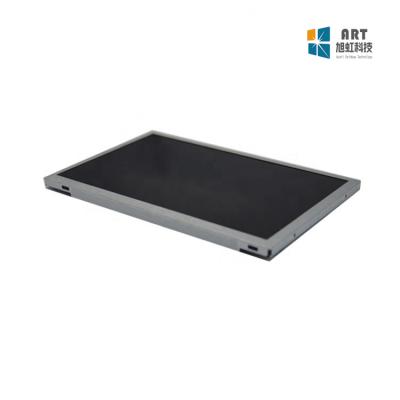

| 基本信息 : | 面板品牌 | 友达AUO | 面板型号 | A090VW01 V3 |
| 面板尺寸 | 9英寸 | 面板应用 | 工业，数码相框，便携式DVD | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 事情情况 : | 事情温度 | -10 ~60 °C | 存储温度 | -20 ~ 70 °C |
| RoHS状态 | RoHS | 耐振动性 | - | |
| 典范特征 : | 白光LED背光，上/下/左/右翻转显示，外貌雾面 | |||
| 像素特征 : | 像素数量 | 800×480(RGB), WVGA | 点间距(mm) | 0.249×0.0765 (H×V) |
| 像素结构 | RGB水平条状 | 像素间距(mm) | 0.249×0.2295 (H×V) [104PPI] | |
| 结构尺寸 : | 显示区域(mm) | 199.2(H) × 110.16(V) | 可视区域 | 201.2(H) × 112.16(V) |
| 外观尺寸(mm) | 211.7(H) × 125(V) | 外观厚度 | 4.6 (Typ.) | |
| 外观特征 : | 外观形状 | 平面矩形 | 景物肖像 | 景物模式 |
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |
| 其它特征 : | 重量 | 220g (Typ.) | 外貌处理 | 雾面，Hard coating (3H) |
| 基本信息 : | 面板亮度 | 250 cd/m² (Typ.) | 比照度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/55/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | - | 反应时间 | 4/12 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色色度 | Wx:0.300; Wy:0.320 | 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 色温 | 7351K | 亮度变换 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 64% | sRGB笼罩率 | 63% |
| Adobe RGB笼罩率 | 48% | DCI-P3笼罩率 | 48% | |
| Rec.2020笼罩率 | 34% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 事情频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率消耗 : | 2.1W (Typ.) |
| 背光特征 : | 灯管类型 | WLED | 是否可换 | No | 灯管寿命 | 10K(Typ.) (Hours) |
| 数量 | 3S8P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 接口特征 : | 类型 | 包括在屏信号接口中 | 位置 | - | 灯管驱动 | 含LED驱动器 |
| 驱动电气 : | 电压输入 | 9.6V (Typ.) | 电流输入 | 200mA (Typ.) | ||
| 功耗 | 1.92W (Typ.) | |||||
| 信号系统 : | TTL (1 ch, 8-bit) + SPI | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
| 信号电气 : | 电压输入 | 3.3/5.5/-5.5/10/-13V (Typ.) | 电流输入 | 3.7/29/9.2/0.5/0.5mA (Typ.)(IDD/IDPA/IDNA/IGH/IGL) | ||
| 接口特征 : | 类型 | FPC | 位置 | - | ||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口界说 |
| 0.5 mm | 34 pins | 2 pcs | ||||
| 包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
| 30 pcs / 箱 | 9.0 Kgs | 520×340×250 mm (L×W×H) |
