1、我公司G238HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏；质量切合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

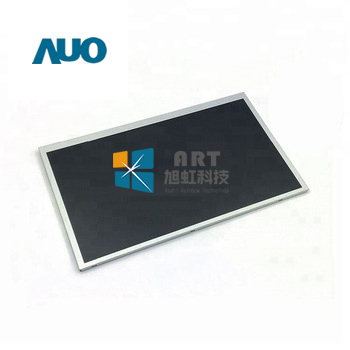

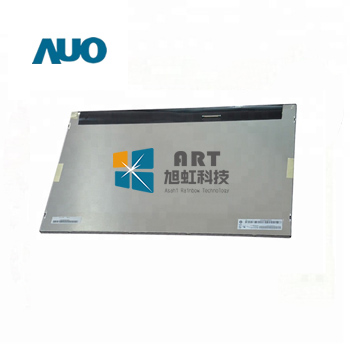

一、友达23.8寸工业液晶模组G238HAN01.0应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G238HAN01.0 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
0 ~ 50 °C |
-20 ~ 60 °C |
- |
|
|
适用于： |
工业，医疗影像 |
|||
|
典范特征： |
广色域，外貌雾面，广视角，景物模式，白光LED背光，宽屏，信号端子倒装 |
|||
二、友达23.8寸工业液晶模组G238HAN01.0结构特征
|
屏幕尺寸： |
23.8吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1920(RGB)×1080 , FHD |
RGB笔直条状 |
0.0915×0.2745 mm |
0.2745×0.2745 mm |
|
|
结构尺寸： |
显示尺寸(H×V) |
可视尺寸(H×V) |
外观尺寸(H×V) |
外观厚度(mm) |
|
527.04×296.46 mm |
530.2×299.6 mm |
543×317.4 mm |
8.4/11.65 (Typ./.Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
16:9(H:V) |
景物模式 |
- |
|
|
装置孔位： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
外貌处理 |
||
|
2.28±0.08Kgs |
雾面，Hard coating (3H) |
|||
三、友达23.8寸工业液晶模组G238HAN01.0光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
250 cd/m² (Typ.) |
AHVA，常黑显示，透射式 |
1000:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
89/89/89/89 (Typ.)(CR≥10) |
全视角 |
14 (Typ.)(G to G) (ms) |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
72% NTSC (CIE1931) |
16.7M (8-bit) |
1.25/1.33 (Typ./Max.)(9 points) |
|
四、友达23.8寸工业液晶模组G238HAN01.0电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
18.4W (Typ.) |
五、友达23.8寸工业液晶模组G238HAN01.0信号详情
|
信号电气： |
输入电流 |
0.64/0.76mA (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功率消耗 |
3.2/3.8W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
信盛精工 |
MSBKT2407P30HB |
1.0 mm |
30pins |
1 pcs |
LVDS-30P2C8B-160A |
|
六、友达23.8寸工业液晶模组G238HAN01.0发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
17S4P |
位置 |
侧入式光源 |
|||
|
可换性 |
- |
灯管形状 |
4串 |
灯管寿命 |
30K(Min.) (Hours) |
||||
|
灯管电气： |
输入电流 |
70/77mA (Typ./Max.) |
输入电压 |
54.4±6.8V |
|||||
|
功耗 |
15.2/17.1W (Typ./.Max.) |
||||||||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
|||||
|
接口详情： |
型号 |
数量 |
脚间距 |
脚数 |
脚界说 |
||||
|
3707K-S06N-21R |
1pcs |
1.0mm |
6pins |
BLE-6PINS-CCAACC |
|||||
|
背光驱动： |
无 |
||||||||
七、友达23.8寸工业液晶模组G238HAN01.0 包装详情
|
包装箱： |
数量 |
重量 |
尺寸 |
|
7 pcs / box |
12 Kgs |
610×270×430 mm (L×W×H) |
