产品数据表格申请
2、正常使用下，液晶屏自售出之日起予以保修1年，

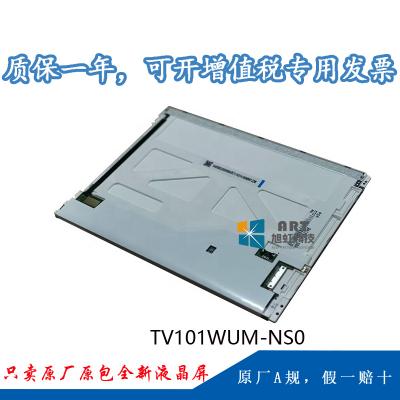

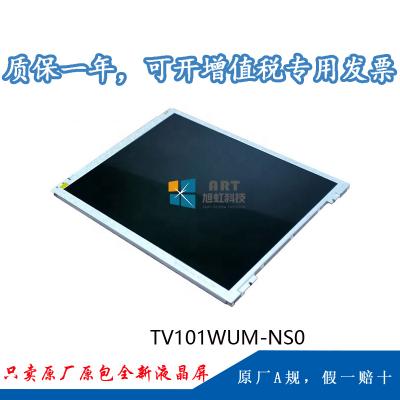

一、京东方液晶模组TV101WUM-NS0 应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
TV101WUM-NS0 |
a-Si TFT-LCD , 液晶模组 |
TV101WUM-NS0 |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-10 ~ 60 °C |
-30 ~ 70 °C |
- |
|
|
适用于： |
工业 |
|||
|
典范特征： |
外貌雾面，广视角，肖像模式，白光LED背光 |
|||
二、京东方10.1寸液晶模组TV101WUM-NS0结构特征
|
屏幕尺寸： |
10.1吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1200(RGB)×1920 , WUXGA |
RGB笔直条状 |
0.0376×0.1128 (H×V) |
0.1128×0.1128 (H×V) |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸(mm) |
外观厚度(mm) |
|
135.36(H) × 216.576(V) |
- |
142.32(H) × 227.38(V) |
1.99 (Typ.) |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
10:16 (W : H) |
景物模式 |
- |
|
|
装置方法： |
Without |
|||
|
其他参数： |
重量 |
外貌处理 |
||
|
110g (Typ.) |
雾面，Hard coating (3H)，抗反射处理 |
|||
三、京东方10.1寸液晶模组TV101WUM-NS0光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
450 cd/m² (Typ.) |
ADS，常黑显示，透射式 |
900:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
85/85/85/85 (Typ.)(CR≥10) |
全视角 |
35 (Max.)(Tr+Tf) |
|
|
色度 |
Wx:0.300; Wy:0.310 |
||
|
色彩性能： |
色域 |
颜色数量 |
白场色度 |
|
71% NTSC (CIE1931) |
16.7M (8-bit) |
1.25 (Max.)(9 points) |
|
四、京东方10.1寸液晶模组TV101WUM-NS0电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
五、京东方10.1寸液晶模组TV101WUM-NS0信号详情
|
信号电气： |
输入电流 |
40/21/17mA (Typ.)(IDD/ISP/ISN) |
输入电压 |
1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN) |
||
|
功率消耗 |
277.2/898.2mW (Typ./Max.) |
信号接口 |
MIPI (4 data lanes) |
|||
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
广濑电机 |
FH34SJ-34S-0.5SH |
0.5 mm |
34pins |
1 pcs |
||
六、京东方10.1寸液晶模组TV101WUM-NS0发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
4 strings |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
4串 |
灯管寿命 |
15K(Min.) (Hours) |
|
|
接口特征： |
位置 |
- |
类型 |
包括在屏信号接口中 |
||
|
灯管驱动： |
无 |
|||||
|
灯管电气： |
电压供应 |
23.4/27/27.9V (Min./Typ./Max.) |
电流供应 |
85.2mA (Typ.) |
||
|
功率消耗 |
1.99/2.3/2.38W (Min./Typ./Max.) |
|||||
七、京东方10.1寸液晶模组TV101WUM-NS00包装特征
|
包装箱： |
数量 |
重量 |
尺寸 |
|
25 pcs / box |
- |
375×280×290 mm (L×W×H) |
