产品数据表格申请

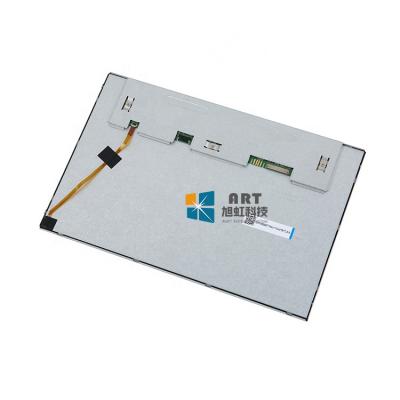

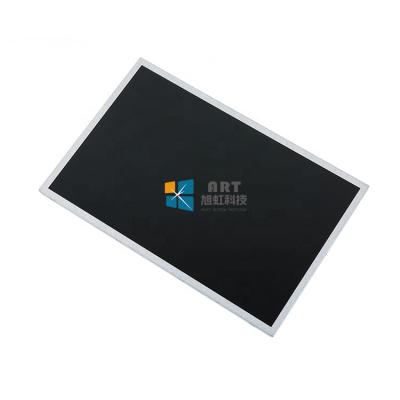

| 基础信息： | 制造商 | 京东方（BOE） | 型号 | ET121S0M-N11 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
| 对角尺寸 | 12.1” | |||
| 应用情况： | 存储温度 | -30 ~ 80 °C | 事情温度 | -20 ~ 70 °C |
| RoHS | RoHS | |||
| 典范特征： | 白光LED背光，含LED驱动器，端子正装，上/下/左/右翻转显示，6/8位灰阶可选 | |||
| 像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.1025×0.3075 (H×V) |
| 像素排列 | RGB笔直条状 | 像素间距(mm) | 0.3075×0.3075 (H×V) | |
| 结构尺寸： | 显示区域(mm) | 246(H) × 184.5(V) | 开口区域(mm) | 249.05(H) × 188.30(V) |
| 外观尺寸(mm) | 279(H) × 209(V) | 外观厚度(mm) | 5.73/9.3 (Typ./Max.) | |
| 外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 4:3 (H:V) | 景物肖像 | 景物模式 | |
| 装置方法 : | Face mounting holes (6-Φ3.4) on left, right bezel | |||
| 其它参数： | 重量 | 630g (Max.) | 外貌处理 | Clear |
| 基础信息： | 显示亮度 | 400 cd/m² (Typ.) | 比照度 | 800:1 (Typ.) (透射) |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | 12 o'clock | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能： |
白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 | 55% | sRGB笼罩率 | 77% |
| Adobe RGB笼罩率 | 57% | DCI-P3笼罩率 | 57% | |
| Rec.2020笼罩率 | 41% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 帧频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/笔直) |
| 功率总耗: | TBD |
| 信号电气： | 电压供应 | 3.3V (Typ.) | 电流供应 | 120/160/195mA (Typ./Max.) | |
| 功率消耗 | 0.4/0.53/0.64W (Min./Typ./Max.) | ||||
| 信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | ||
| 接口特征： | 位置 | 背面 | 类型 | 端子 | |
| 接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 信盛精工 | MSB24013P20HA | 1.0 mm | 20 pins | 1 pcs | |
| 光源特征： | 光源类型 | WLED | 数量 | - | 光源寿命 | 30K(Min.) (Hours) |
| 是否可换 | - | 形状 | - | 光源位置 | 侧入式光源 | |
| 接口特征： | 位置 | - | 类型 | 端子 | ||
| 接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚界说 |
| 信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
| 光源驱动： | 含LED驱动器 | |||||
| 驱动电气： | 电压供应 | 12.0±0.5V | 电流供应 | 120mA (Typ.) | ||
| 功耗消耗 | 4.59W (Max.) | |||||
| 包装箱 : | 每箱数量 | 重量 | 包装箱尺寸 |
| 8 pcs / box | - | 375×280×290 mm (L×W×H) |
