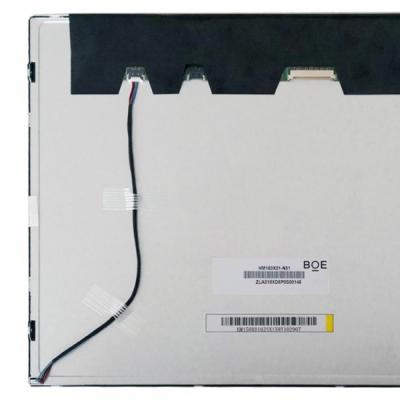

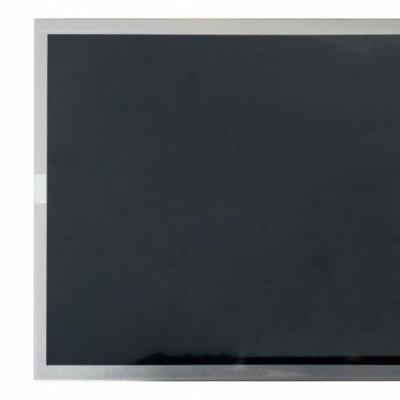

一、京东方液晶模组HM150X01-N01 应用详情
|
基本信息 :
|
制造商 |
京东方（BOE） |
型号 |
HM150X01-N01 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业，医疗影像 |
|
|
对角尺寸 |
15" |
|||
|
应用情况 : |
存储温度 |
-20 ~ 70 °C |
事情温度 |
-20 ~ 70 °C |
|
RoHS |
RoHS |
抗振性能 |
1.5G (14.7 m/s²) |
|
|
典范特征 : |
背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，6/8位灰阶可�。饷参砻� |
|||
二、京东方液晶模组HM150X01-N01 结构详情
|
像素特征 : |
解析度 |
1024(RGB)×768, XGA |
点间距(mm) |
0.099×0.297 mm (H×V) |
|
像素排列 |
RGB笔直条状 |
像素间距(mm) |
0.297×0.297 mm (H×V) [85PPI] |
|
|
结构尺寸 : |
显示区域(mm) |
304.128×228.096 mm (H×V) |
开口区域(mm) |
307.3×231.3 mm (H×V) |
|
外观尺寸(mm) |
326.5×253.5 mm (H×V) |
外观厚度(mm) |
7.22/10 (Typ./Max.) mm |
|
|
外观特征 : |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法 : |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数 : |
重量 |
850g (Typ.) |
外貌处理 |
雾面 (Haze 25%)，Hard coating (3H) |
三、京东方液晶模组HM150X01-N01 光学详情
|
基本信息 : |
显示亮度 |
350 cd/m² (Typ.) |
比照度 |
700:1 (Typ.) (透射) |
|
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
- |
响应时间(ms) |
8 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能 : |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
色温 |
6485K |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
|
|
1931色域 : |
NTSC比值 |
59% |
sRGB笼罩率 |
74% |
|
Adobe RGB笼罩率 |
59% |
DCI-P3笼罩率 |
61% |
|
|
Rec.2020笼罩率 |
44% |
色域说明 |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组HM150X01-N01 电子详情
|
帧频率 : |
60Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
8.4/10.0W (Typ./Max.) |
五、京东方液晶模组HM150X01-N01信号详情
|
信号电气 : |
电压供应 |
3.3V (Typ.) |
电流供应 |
520/700mA (Typ./Max.) |
||
|
功耗 |
1.72W (Typ.) |
|||||
|
信号类型 : |
LVDS (1 ch, 6/8-bit) |
逻辑电压 |
- |
|||
|
接口特征 : |
位置 |
背面 |
类型 |
端子 |
||
|
接口详情 : |
品牌 |
型号 |
数量 |
脚数 |
脚距 |
脚界说 |
|
广濑电机 |
DF14H-20P-1.25H |
1 pcs |
20 pins |
1.25 mm |
LVDS-20P1C8B-060A |
|
六、京东方液晶模组HM150X01-N01光源详情
|
光源特征 : |
光源类型 |
WLED |
光源形状 |
3串 |
位置 |
侧入式光源(底部) |
|
数量 |
9S3P |
是否可换 |
Replaceable |
灯管寿命 |
50K (Min.) 小时 |
|
|
灯管电气 : |
电压输入 |
27.9±1.8V |
电流输入 |
60mA (Typ.) |
||
|
功耗 |
4.7/5.1/5.4W (Min./Typ./Max.) |
|||||
|
接口特征 : |
位置 |
- |
类型 |
端子 |
||
|
接口详情 : |
品牌 |
型号 |
数量 |
脚数 |
脚距 |
脚界说 |
|
1 pcs |
5 pins |
|||||
|
背光驱动 : |
含LED驱动器 |
|||||
|
驱动电气 : |
电压供应 |
10.8/12.0/12.6V (Min./Typ./Max.) |
电流供应 |
550/600/700mA (Min./Typ./Max.) |
||
|
功耗 |
6.0±0.4W |
|||||
七、京东方液晶模组HM150X01-N01包装详情
|
包装箱 : |
数量 |
重量 |
包装箱尺寸 |
|
10pcs / 箱 |
- |
- |
