产品数据表格申请
2、正常使用下，液晶屏自售出之日起予以保修1年，

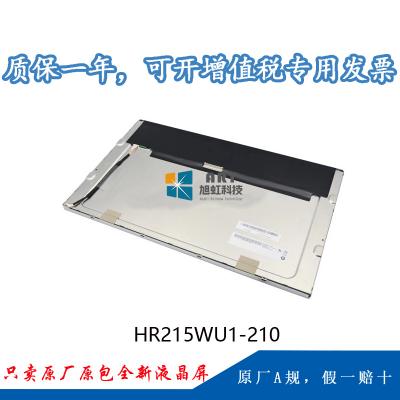

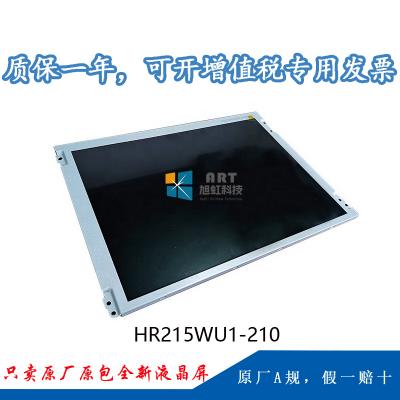

一 、京东方21.5寸工业液晶模组HR215WU1-210应用详情
|
基础信息： |
制造商 |
京东方（BOE） |
型号 |
HR215WU1-210 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
电脑显示器 |
|
|
屏幕尺寸 |
21.5” |
|||
|
应用情况： |
事情温度 |
0 ~ 50 °C |
存储温度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
抗振性能 |
||
|
典范特征： |
广色域，外貌雾面，广视角，景物模式，白光LED背光，宽屏，信号端子正装 |
|||
二 、京东方21.5寸工业液晶模组HR215WU1-210结构详情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
点间距 |
0.08275×0.24825 mm (H×V) |
|
像素排列 |
RGB笔直条状 |
像素间距 |
0.24825×0.24825 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
476.64×268.11 mm(H*V) |
开口区域 |
479.8×271.3 mm(H*V) |
|
外观尺寸 |
495.6×292.2 mm(H×V) |
外观厚度 |
8.2/11.3 (Typ./Max.) mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
16:9 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
1.93Kgs (Typ.) |
外貌处理 |
雾面，Hard coating (3H) |
三、京东方21.5寸工业液晶模组HR215WU1-210光学详情
|
基础信息： |
显示亮度 |
250 cd/m² (Typ.) |
比照度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
显示模式 |
FFS，常黑显示，透射式 |
|
|
推荐视角 |
全视角 |
响应时间 |
14 (Typ.)(Tr+Td) (ms) |
|
|
色彩性能： |
白色坐标 |
Wx:0.313; Wy:0.329 |
支持颜色 |
16.7M (6-bit+Hi-FRC) |
|
色域 |
sRGB |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、京东方21.5寸工业液晶模组HR215WU1-210电子详情
|
帧频率 : |
75Hz |
|
翻转扫描 : |
No |
|
功率总耗 : |
12.5/14.3W (Typ./Max.) |
五、京东方21.5寸工业液晶模组HR215WU1-210信号详情
|
信号电气： |
输入电流 |
0.6/0.9A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功率消耗 |
3.0/4.5W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
宇宙 |
IS100-L30O-C23 |
1.0mm |
30pins |
1pcs |
LVDS-30P2C8B-160A |
|
六、京东方21.5寸工业液晶模组HR215WU1-210发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
17S4P |
位置 |
侧入式光源（底部） |
||||
|
可换性 |
- |
灯管形状 |
4串 |
灯管寿命 |
30K(Typ.) (Hours) |
|||||
|
灯管电气： |
电压输入 |
51.0V (Typ.) |
电流输入 |
60mA (Typ.) |
||||||
|
功耗 |
9.5/9.8W (Typ./Max.) |
|||||||||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||||||
|
灯管驱动： |
无 |
|||||||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
||||
|
瀚荃利 |
CI1406M1HRL-NH |
1.0mm |
6pins |
1pcs |
BLE-6PINS-CCAACC |
|||||
七、京东方21.5寸工业液晶模组HR215WU1-210包装详情
|
包装箱： |
数量 |
尺寸 (L×W×H) |
重量 |
|
7pcs / 箱 |
565×240×370 mm |
16 Kgs |
