车载液晶屏工业液晶屏
您现在的位置:首页 > 工业液晶屏 > 车载液晶屏 >
  • LSA40AT9001
  • LSA40AT9001

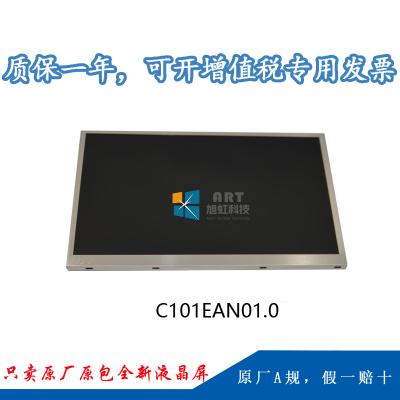

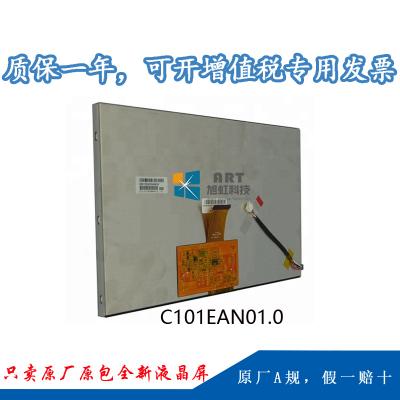

  • 型号:C101EAN01.0
  • 品牌:友达 (AUO)
  • 尺寸:10.1英寸
  • 区分率:1280×720
  • 亮度:700 cd/m? (Min.)
  • 视角:80/80/80/80 (Typ.)
  • 接口:LVDS
  • 事情温度:-30 ~ 85 °C
  • 目今生产状态:已停产
产品数据表格申请
技术参数
1、我公司C101EAN01.0为友达光电原厂原装全新液晶屏A规液晶屏 ;质量切合友达光电原厂的质量协议及技术协议标准(简称IIS准) ;

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、友达10.1寸车载液晶模组C101EAN01.0应用特征

基本信息:

品牌

型号

屏幕类型

其它名称

友达

C101EAN01.0

a-Si TFT-LCD , 液晶模组

-

最大额定:

RoHS

事情温度

存储温度

抗振能力

RoHS

-30 ~ 85 °C

-40 ~ 95 °C

2.9G (28.4 m/s²)

适用于:

车载

典范特征:

外貌雾化,广视角,景物模式,宽温,3G抗震,高亮度,白光LED背光,宽温,上/下/左/右翻转显示



二、友达10.1寸车载液晶模组C101EAN01.0结构特征

屏幕尺寸:

10.1吋

像素特征:

区分率

像素配置

点间距(W×H)

像素间距(W×H)

1280(RGB)×720 ,   WXGA

RGB笔直条状

0.058×0.175 mm

0.175×0.175 mm

结构尺寸:

显示尺寸(W×H)

可视尺寸(W×H)

外观尺寸(W×H)

外观厚度

223.68×125.82 mm

226.78×132.22 mm

238.6×148 mm

7.5/10.3   (Typ./Max.) mm

外观特征:

物理形状

宽高比

景物肖像

外观样式

平面矩形

16:9 (W : H)

景物模式



其他特征:

外貌防护

重量

外貌处理



370±37g

雾面



三、友达10.1寸车载液晶模组C101EAN01.0光学特征





基本信息:

亮度(cd/m²)

光学模式

比照度

400 (Typ.)

AHVA,常黑显示,透射式

1000:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

80/80/80/80   (Typ.)(CR≥10)

全视角

20/20   (Max.)(Tr/Td) (ms)

色彩性能:

色域

颜色数量

白场色度

71% NTSC   (CIE1931)

16.7M (8-bit)

Wx:0.305,Wy:0.30

白场变换:

1.25 (Max.)(9   points)



四、友达10.1寸车载液晶模组C101EAN01.0电子特征

刷新频率:

60Hz

翻转扫描:

翻转 (水平/笔直)



五、友达10.1寸车载液晶模组C101EAN01.0信号特征

信号电气:

电流输入

电压输入

功耗

140/488mA   (Typ.)(IDD/IDDA)

3.3/3.3V   (Typ.)(VDD/VDDA)

-

接口特征:

位置

类型

信号类型

-

FPC

LVDS (1 ch, 8-bit)

信号接口:

品牌

型号

数量

脚间距

脚数

脚界说



1pcs

0.5 mm

40pins

-



六、友达10.1寸车载液晶模组C101EAN01.0背光特征



背光特征:

类型

位置

形状

数量

寿命(小时)

是否可换

WLED

侧入式光源

3串

8S3P

10K(Min.)

-

接口特征:

位置

类型

WLED

-

端子

接口详情 :

品牌

型号

数量

脚间距

脚数

脚界说

日压端子

GHR-05V-S

1pcs

1.25mm

5pins

BLE-5PINS-ANNCCC



七、友达10.1寸车载液晶模组C101EAN01.0包装详情

包装箱:

每箱数量

重量

包装箱尺寸

60pcs/箱

-

-
