10.1寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 10.1寸 >
  • LSA40AT9001
  • LSA40AT9001

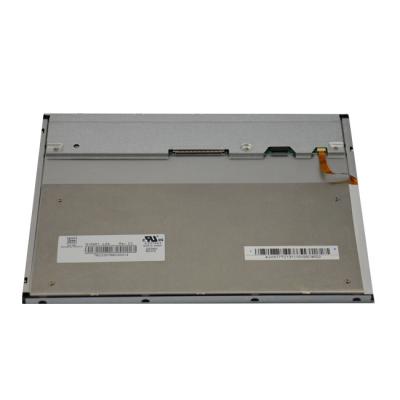

  • 型号:G101ICE-LH1
  • 品牌:群创 (Innolux)
  • 尺寸:10.1英寸
  • 区分率:1280×800
  • 亮度:500 cd/m? (Typ.)
  • 视角:88/88/88/88 (Typ.)
  • 接口:LVDS
  • 事情温度:-30 ~ 80 °C
  • 目今生产状态:量产中
产品数据表格申请
技术参数

一、群创液晶模组G101ICE-LH1 应用详情

基础信息 :



品牌

群创INNOLUX

型号名称

G101ICE-LH1

屏幕类型

a-Si TFT-LCD , 液晶模组



屏幕尺寸

10.1

适用于

工业

最大额定 :

事情温度

-30 ~ 80°C

存储温度

-40 ~ 85 °C

RoHS

RoHS

抗振能力

1.5G (14.7 m/s²)

典范特征 :

宽温,白光LED背光,寿命大于5万小时,含LED驱动器,180度翻转显示,6/8位灰阶可选,外貌雾面



二、群创液晶模组G101ICE-LH1 光学详情

基础信息 :

亮度(cd/m²)

500 (Typ.)

比照度

800:1 (Typ.) (透射)

最佳角度

全视角

响应速度

13/12 (Typ.)(Tr/Td) ms

可视角度

88/88/88/88(Typ.)(CR10)

光学模式

AAS,常黑显示,透射式

色彩性能 :

色度

Wx:0.313; Wy:0.329

颜色数量

262K/16.7M (6-bit / 8-bit)

色温

6485K

白场变换

1.43 (Max.)(5 points)

1931色域 :

NTSC比值

66%

sRGB笼罩率

91%

Adobe RGB笼罩率

69%

DCI-P3笼罩率

69%

Rec.2020笼罩率

50%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)



三、群创液晶模组G101ICE-LH1结构详情

像素特征 :

区分率

1280(RGB)×800, WXGA

像素配置

RGB笔直条状

点间距(W×H)

0.0565×0.1695 mm (H×V)

像素间距(W×H)

0.1695×0.1695 mm (H×V)  [149PPI]

物理尺寸 :

显示尺寸

216.96×135.6 mm (H×V)

外观尺寸

230.7×152.55 mm (H×V)

可视区域

218.96×137.6 mm (H×V)

外观厚度

6.5±0.5 mm

外观特征 :

物理形状

平面矩形

景物肖像

景物模式

宽高比(W:H)

16:10 (H:V)

外观样式

-

装置孔位 :

Side mounting holes (4-M2) on left, right bezel

其它细节 :

重量

300/315g (Typ./Max.)

外貌处理

雾面,Hard coating (3H)



四、群创液晶模组G101ICE-LH1电子详情

刷新频率 :

60Hz

翻转扫描 :

翻转 (180°)

功率消耗 :

6.0W (Typ.)



五、群创液晶模组G070ACE-LH2 信号详情

信号电气 :



输入电流

150/200mA (Typ./Max.)

输入电压

5.0V (Typ.)

功率消耗

-



信号接口

LVDS (1 ch, 6/8-bit)

接口特征 :

位置

-



类型

端子



接口详情:

品牌

型号

脚距

脚数

数量

脚界说

I-PEX

20455-030E-76

0.5 mm

30 pins

1 pcs





六、群创液晶模组G070ACE-LH2  发光详情

光源特征 :

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

50K (Min.) 小时

接口特征 :

位置

-

类型

包括在屏信号接口中

灯管驱动 :

含LED驱动器

驱动电气 :

输入电压

12.0V



输入电流

0.42/0.50A (Typ./Max.)

功率消耗

5.0/6.0W (Typ./Max.)



七、群创液晶模组G101ICE-LH1 包装详情

包装箱 :



数量

重量

尺寸 (L×W×H)

28 pcs / 箱

12.02 Kgs

435×350×275 mm
