友达

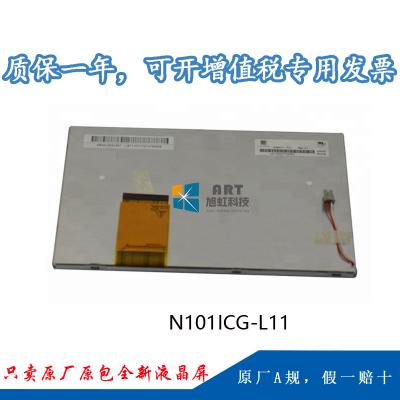

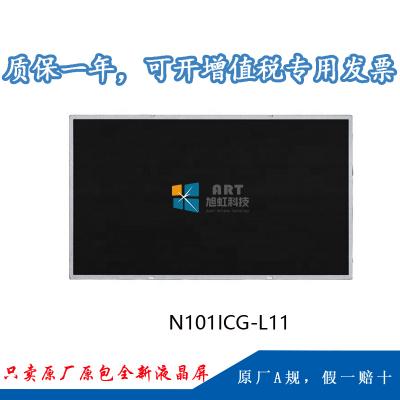

 N101ICG-L11

a-Si TFT-LCD , 液晶模组

CMN1041

最大额定：

RoHS

事情温度

存储温度

抗振能力

RoHS

-10 ~ 60 °C

-20 ~ 70 °C

-

适用于：

工业
，平板电脑
，医疗保健

典范特征：

外貌雾面
，广视角
，景物模式
，白光LED背光
，宽屏
，信号端子倒装

像素特征：

区分率

像素配置

点间距(mm)

像素间距(mm)

1280(RGB)×800 ,   WXGA

RGB笔直条状

0.0565×0.1695

0.1695×0.1695

结构尺寸：

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

216.96(H) ×   135.6(V)

219.31(H) ×   138.25(V)

227.42(H) ×   147.69(V)

2.16/4.58W   (Typ./Max.) mm

外观特征：

物理形状

宽高比

景物肖像

外观样式

平面矩形

16:10(H:V)

景物模式

-

装置孔位：

Without

其他参数：

重量

外貌处理

120/135g   (Typ./Max.)

雾面
，Hard coating (3H)

350 cd/m² (Typ.)

AAS
，常黑显示
，透射式

800:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

89/89/89/89   (Typ.)(CR≥10)

全视角

14/11   (Typ.)(Tr/Td)

色度

X:0.308; Y:0.324

色彩性能：

色域

颜色数量

亮度均匀性

50% NTSC   (CIE1931)

262K (6-bit)

1.11/1.25   (Typ./Max.)

翻转扫描：

No

功率总耗：

2.96W (Max.)

功率消耗

0.76W (Max.)

信号接口

LVDS (1 ch,   6-bit)

接口特征：

位置

背面

类型

端子

信号详情：

品牌

型号

脚距

脚数

数量

脚界说

I-PEX

20455-040E-12

0.5 mm

40pins

1 pcs

可换性

-

灯管形状

阵列

灯管寿命

12K(Min.)

WLED电气 :

输入电压

输入电流

功率消耗

8.4/9.0/9.9V (Min./Typ./Max.)

178.4mA (Typ.)

1.61/1.77W   (Typ./Max.)

接口特征：

位置

-

类型

包括在屏信号接口中

灯管驱动

含LED驱动器

驱动电气：

电压供应

电流供应

功率消耗

3.7±0.5V

450/532/609mA   (Min./Typ./Max.)

2.2W (Max.)

30 pcs / 箱

7.2 Kgs
