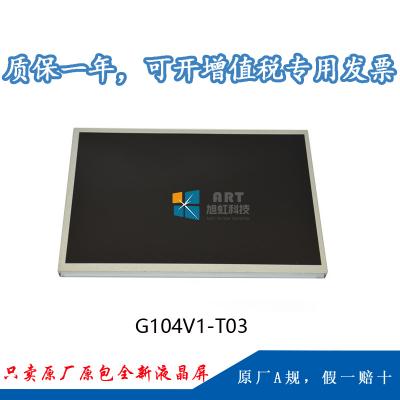

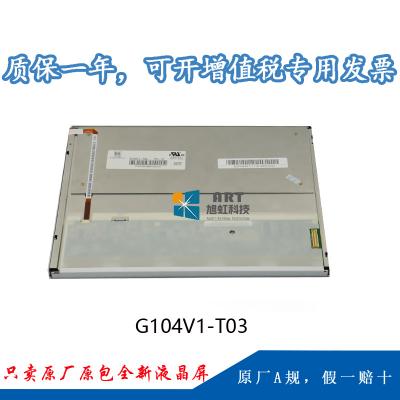

一、奇美10.4寸液晶模组G104V1-T03 应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G104V1-T03 |
|
面板尺寸 |
10.4” |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
事情情况 : |
事情温度 |
-30 ~ 80 °C |
存储温度 |
-30 ~ 80 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
1.5G (14.7 m/s²) |
|
|
典范特征 : |
外貌雾面，广视角，景物模式，宽温，背光易换，白光LED背光，背光寿命大于5万小时，180°翻转显示 |
|||
二、奇美10.4寸液晶模组G104V1-T03 结构详情
|
像素特征 : |
像素数量 |
640(RGB)×480 ,VGA |
点间距 |
0.110×0.330(H×V) mm |
|
像素结构 |
RGB笔直条状 |
像素间距 |
0.330×0.330 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
211.2(H) × 158.4(V)mm |
可视区域 |
215.4(H) × 161.8(V)mm |
|
外观尺寸 |
225.5(H) × 176.3(V) mm |
外观厚度 |
7.81/9.34 (Typ./Max.) mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
|
装置方法 |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它特征 : |
重量 |
395±50g |
外貌处理 |
雾面 (Haze 25%)，Hard coating (3H) |
三、奇美10.4寸液晶模组G104V1-T03光学详情
|
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
比照度 |
1500:1 (Typ.) (透射) |
|
可视角度 |
88/88/88/88(Typ.)(CR≥10) |
光学模式 |
Super MVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
反应时间 |
14/9(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K(6-bit ) |
|
色域 |
55% NTSC (CIE1931) |
亮度变换 |
1.40 (Max.)(5 points) |
四、奇美10.4寸液晶模组G104V1-T03电子详情
|
事情频率 : |
60Hz |
|
翻转扫描 : |
翻转 (180°) |
|
功率总耗 |
8.94W（Typ.） |
|
时序控制 (T-CON) : |
Embedded T-CON |
五、奇美10.4寸液晶模组G104V1-T03背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
50K(Typ.) (Hours) |
||
|
数量 |
- |
灯管形状 |
- |
位置 |
侧入式光源（顶部） |
|||
|
WLED驱动电气 : |
电压输入 |
10.8/12.0/12.6V |
电流输入 |
0.61A (Typ.) |
||||
|
功率消耗 |
7.32W (Typ.) |
|||||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
|
接口详情 : |
数量 |
脚数 |
脚间距 |
|||||
|
1pcs |
5pins |
1.25mm |
||||||
六、奇美10.4寸液晶模组G104V1-T03信号详情
|
信号系统 : |
CMOS/TTL (1 ch, 6-bit) |
|||||
|
信号电气 : |
信号逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
||||
|
电压输入 |
3.3/5.0V (Typ.)(VCC) |
电流输入 |
490/390mA (Typ.)(ICC) |
|||
|
功率消耗 |
1.617W (Typ.) |
|||||
|
接口特征 : |
类型 |
端子 |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|
广濑电机 |
DF9C-31P-1V |
1.0 mm |
31pins |
1 pcs |
DRGB-31P1C6B-010C |
|
七、奇美10.4寸液晶模组G104V1-T03包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
18 pcs / 箱 |
11.23 Kgs |
465×362×314 mm |
