12.1寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 12.1寸 >
  • LSA40AT9001
  • LSA40AT9001

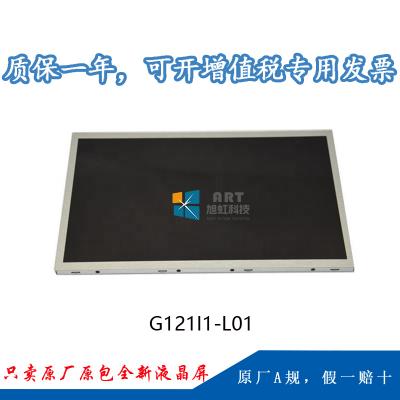

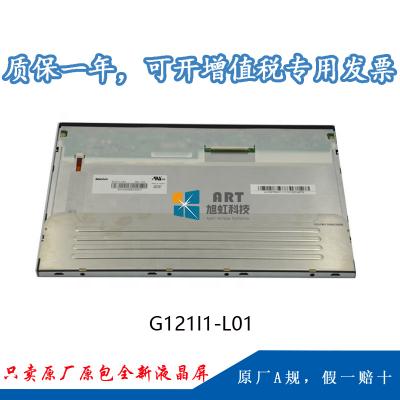

  • 型号:G121I1-L01
  • 品牌:奇美(CHIMEI)
  • 尺寸:12.1英寸
  • 区分率:1280×800
  • 亮度:400 cd/m? (Typ.)
  • 视角:88/88/88/88 (Typ.)
  • 接口:LVDS
  • 事情温度:-10 ~ 70 °C
  • 目今生产状态:已停产
产品数据表格申请
技术参数
 1、我公司G121I1-L01为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量切合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、奇美12.1寸液晶模组G121I1-L01应用特征



基本信息 :

制造商

奇美

面板型号

G121I1-L01

面板尺寸

12.1”

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组



事情情况 :

事情温度

-10 ~ 70 °C

存储温度

-20 ~ 80 °C

RoHS状态

RoHS

耐振动性

1.0G (9.8m/s²)

典范特征 :

外貌镜面,6/8位灰阶可选,广视角,景物模式,背光易换,白光LED背光,背光寿命大于5万小时,宽屏

生产情况 :

量产中



二、奇美12.1寸液晶模组G121I1-L01 结构详情



像素特征 :

像素数量

1280(RGB)×800 ,WXGA

点间距

0.068×0.204 mm(W×H)

像素结构

RGB笔直条状

像素间距

0.204×0.204mm(W×H)



结构尺寸 :

显示区域

261.12(W) × 163.2(H)mm

可视区域

265.10(W)×167.20(H) mm

外观尺寸

278(W)×184(H) mm

外观厚度

8.1/10.5 (Typ./Max.) mm

外观特征 :

外观形状

平面矩形

景物肖像

景物模式

宽高比

16:10 (H:V)

外观形状

--

装置方法

Side mounting holes (4-M2) on left, right bezel

其它特征 :

重量

455g (Max.)

外貌处理

雾面 ,Hard coating (3H)



三、奇美12.1寸液晶模组G121I1-L01光学详情



基本信息 :

面板亮度

400 cd/m² (Typ.)

比照度

1000:1 (Typ.) (透射)

可视角度

88/88/88/88 (Typ.)(CR≥10)

光学模式

MVA,常黑显示,透射式

最佳视角

全视角

反应时间

15/10(Typ.)(Tr/Tf) (ms)

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

262K/16.2M (6-bit / 6-bit + FRC)

色域

45% NTSC (CIE1931)

亮度变换

1.25/1.40 (Typ./Max.)(5 points)



四、奇美12.1寸液晶模组G121I1-L01电子详情

事情频率 :

60Hz

翻转扫描 :

No

功率总耗 :

10.15W (Max.)



五、奇美12.1寸液晶模组G121I1-L01背光详情

背光特征 :

灯管类型

WLED

是否可换

Replaceable

灯管寿命

50K(Typ.) (Hours)

数量

9S3P

灯管形状

3串

位置

侧入式光源

WLED驱动电气 :

电压输入

10.8/12.0/15.0V (Min./Typ./Max.)

电流输入

0.7±0.1A

功率消耗

8.5W (Typ.)

接口特征 :

类型

包括在屏信号接口中

灯管驱动

含LED驱动器



六、奇美12.1寸液晶模组G121I1-L01信号详情



信号系统 :

LVDS (1 ch, 6/8-bit)

电压输入

3.3V (Typ.)

电流输入

500±50mA

功率消耗

1.65W (Max.)

接口特征 :

类型

端子

端子详情 :

品牌

型号

脚间距

脚数

数量

接口界说

-

-

1.0 mm

30pins

1 pcs

LVDS-30P1C8B-105A



七、奇美12.1寸液晶模组G121I1-L01包装详情

 包装箱:

数量

重量

尺寸 (L×W×H)

20 pcs / 箱

16Kgs

465×362×314 mm (L×W×H)
