产品数据表格申请
2、正常使用下 ，液晶屏自售出之日起予以保修1年 ，

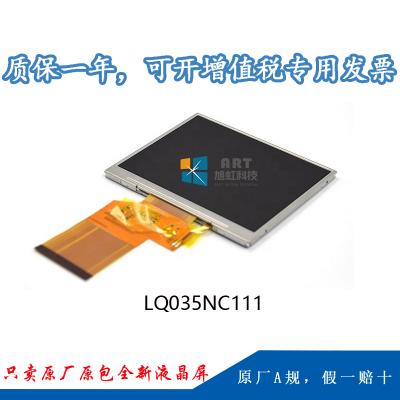

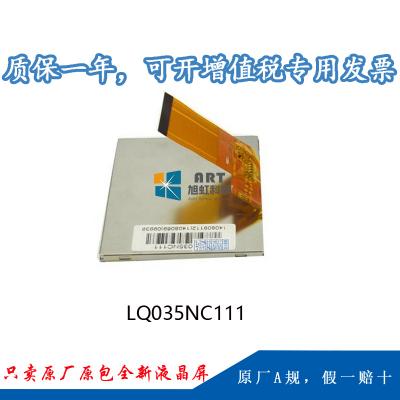

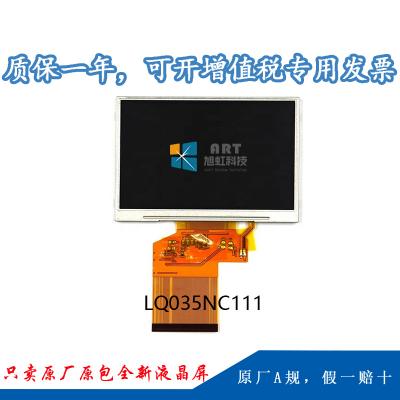

一、奇美3.5寸液晶模组LQ035NC111应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
LQ035NC111 |
|
面板尺寸 |
3.5 |
面板应用 |
数码相机 ，数码摄像机 ，便携导航仪 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
事情情况 : |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
-- |
|
|
典范特征 : |
外貌雾面 ，白光LED背光 |
|||
二、奇美3.5寸液晶模组LQ035NC111 结构详情
|
像素特征 : |
像素数量 |
320(RGB)×240 ,QVGA |
点间距 |
0.073×0.219 mm (H×V) |
|
像素结构 |
RGB笔直条状 |
像素间距 |
0.219×0.219 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
70.08×52.56 mm (H×V) |
可视区域 |
73.03×55.50 mm (H×V) |
|
外观尺寸 |
76.9×63.9 mm (H×V) |
外观厚度 |
3.26±0.2 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
4:3 (H:V) |
外观形状 |
-- |
|
|
装置孔位 : |
Side mounting holes (4-M2) on left, right bezel |
|||
|
其它特征 : |
重量 |
30.0g (Typ.) |
外貌处理 |
- |
三、奇美3.5寸液晶模组LQ035NC111 光学详情
|
基本信息 : |
面板亮度 |
300 cd/m² (Typ.) |
比照度 |
400:1 (Typ.) (透射) |
|
可视角度 |
60/60/50/55 (Typ.)(CR≥10) |
光学模式 |
TN ，常白显示 ，透射式 |
|
|
最佳视角 |
6 o'clock |
反应时间 |
10/15 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.310; Wy:0.330 |
显示颜色 |
16.7M (8-bit) |
|
色域 |
60% NTSC (CIE1931) |
亮度变换 |
- |
四、奇美3.5寸液晶模组LQ035NC111 电子详情
|
翻转扫描 : |
No |
|
驱动IC : |
已邦定 HX8238-D |
五、奇美3.5寸液晶模组LQ035NC111 背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
- |
灯管寿命 |
10K(Typ.) (Hours) |
|
数量 |
6S1P |
灯管形状 |
1串 |
位置 |
侧入式光源 |
|
|
灯管电气 : |
电压输入 |
17.4/19.8/21V (Min./Typ./Max.) |
电流输入 |
20mA (Typ.) |
||
|
接口特征 : |
类型 |
包括在屏信号接口中 |
灯管驱动 |
无 |
||
六、奇美3.5寸液晶模组LQ035NC111信号详情
|
信号系统 : |
Digital RGB (8/24-bit) + SPI, CCIR601/656 |
|||||
|
信号电气 : |
电压输入 |
3.3V (Typ.) |
电流输入 |
8.6mA (Typ.) |
||
|
信号逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|||||
|
接口特征 : |
类型 |
FPC |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|
航空电子 |
0.5 mm |
54 pins |
1 pcs |
|||
七、奇美3.5寸液晶模组LQ035NC111 包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
260 pcs / 箱 |
12.1±0.61 Kgs |
530×355×255 mm |
