7.0寸奇美液晶屏
您现在的位置:首页 > 工业液晶屏 > 奇美液晶屏 > 7.0寸 >
  • LSA40AT9001
  • LSA40AT9001
  • LSA40AT9001

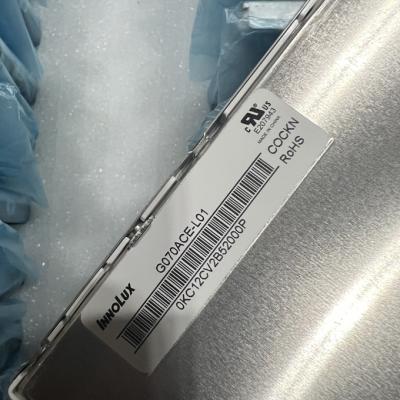

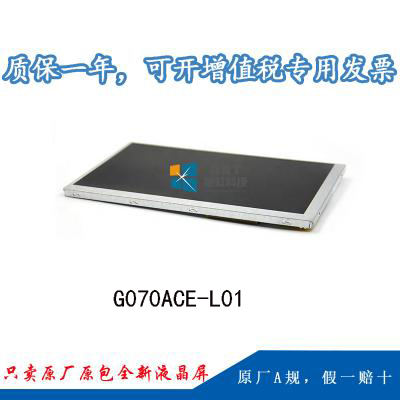

  • 型号:G070ACE-L01
  • 品牌:群创 (Innolux)
  • 尺寸:7.0英寸
  • 区分率:800×480
  • 亮度:500cd/m?(Typ.)
  • 视角:89/89/89/89 (Typ.)
  • 接口:LVDS
  • 事情温度:-35 ~ 85 °C
  • 目今生产状态:量产中
产品数据表格申请
技术参数
一、奇美7寸宽温全视角工业液晶模组G070ACE-L01 应用特征
基本信息: 面板品牌 奇美(chimei) 面板型号 G070ACE-L01
面板尺寸 7.0英寸 面板应用 工业
面板类型
a-Si TFT-LCD , 液晶模组

事情情况: 事情温度 -35 ~ 85 °C 存储温度 -40 ~ 90 °C
RoHS RoHS 耐振动性 -
典范特征: 外貌雾面,6/8位灰阶可选,广视角,景物模式,超宽温,白光LED背光,背光寿命大于5万小时,宽屏


二、奇美7寸宽温全视角工业液晶模组G070ACE-L01 结构详情

像素特征: 像素数量 800(RGB)×480 , WVGA 点间距

0.0635×0.1905 mm (H×V)

像素结构 RGB笔直条状 像素间距 0.1905×0.1905 mm (H×V)
结构尺寸: 显示区域 152.4×91.44 mm (H×V) 可视区域 154.4×93.44 mm (H×V)
外观尺寸 170×110 mm (H×V) 外观厚度 6.0±0.5 mm
外观特征: 外观形状 平面矩形 景物肖像 景物模式
宽高比 15:9 (H:V) 外观样式 -
装置孔位:
Side mounting holes (4-M3) on left, right bezel
其它特征: 重量 183±9g 外貌处理 雾面,Hard coating (3H)


三、奇美7寸宽温全视角工业液晶模组G070ACE-L01光学详情

基本信息: 面板亮度 500 cd/m² (Typ.) 比照度 800:1 (Typ.) (透射)
可视角度 89/89/89/89 (Typ.)(CR≥10) 光学模式 AAS,常黑显示,透射式
最佳视角 全视角 反应时间 13/12 (Typ.)(Tr/Td) ms
色彩性能: 白色色度 Wx:0.313; Wy:0.315 显示颜色 262K/16.7M (6-bit / 8-bit)
色域 70% NTSC (CIE1931) 亮度变换 1.43 (Max.)(5 points)


四、奇美7寸宽温全视角工业液晶模组G070ACE-L01电子详情

事情频率: 60Hz
翻转扫描: No
功率消耗: 2.48W (Typ.)


五、奇美7寸宽温全视角工业液晶模组G070ACE-L01背光详情

背光特征: 灯管类型 WLED 灯管形状 - 灯管寿命 50K(Min.) (Hours)
是否可换 - 数量 - 位置 侧入式光源
接口特征: 类型 包括在屏信号接口中 位置 -
灯管驱动 含LED驱动器
驱动电气: 电压输入 12/18V (Typ./Max.) 电流输入 0.1/0.17A (Min./Typ.)
功耗 2.0/2.3W (Typ./Max.)


六、奇美7寸宽温全视角工业液晶模组G070ACE-L01信号详情

信号系统 : LVDS (1 ch, 6/8-bit) 信号逻辑电压 -
信号电气: 电压输入 3.3V (Typ.) 电流输入 135/200mA (Typ./Ma.)
功耗 0.48/0.73W (Typ./Max.)
接口特征: 类型 端子 位置 -
端子详情 : 品牌 型号 脚间距 脚数 数量
庆良 093G30-B0001A-G4 1.0 mm 30 pins 1pcs

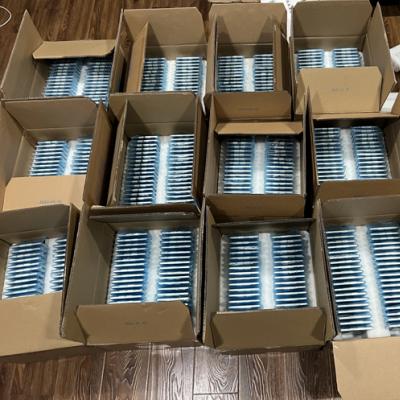

七、奇美7寸宽温全视角工业液晶模组G070ACE-L01包装详情

包装箱: 数量 重量 尺寸 (L×W×H)
38 pcs / 箱 8.30 Kgs 455×370×275 mm
