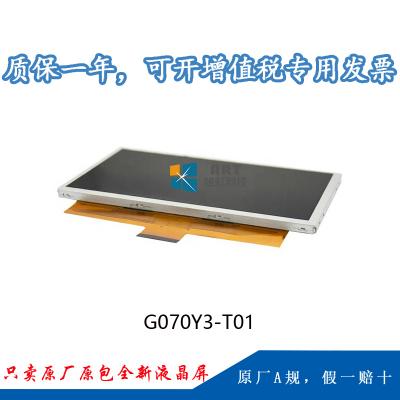

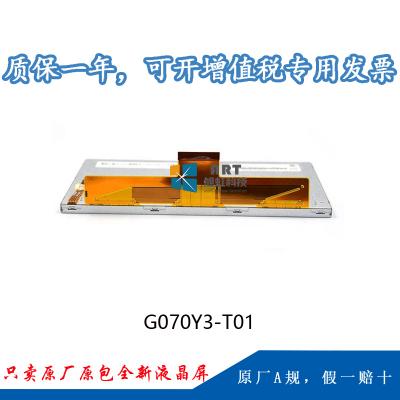

一、奇美7寸液晶模组G070Y3-T01 应用特征
|
基本信息 : |
制造商 |
奇美 |
面板型号 |
G070Y3-T01 |
|
面板尺寸 |
7.0” |
面板应用 |
工业 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
事情情况 : |
事情温度 |
-30 ~ 85 °C |
存储温度 |
-40 ~ 95 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
3.0G (29.4 m/s²) |
|
|
典范特征 : |
外貌雾面，景物模式，宽温，高亮度，背光易换，白光LED背光，宽屏，上/下/左/右翻转显示 |
|||
二、奇美7寸液晶模组G070Y3-T01结构详情
|
像素特征 : |
像素数量 |
800(RGB)×480 ,WVGA |
点间距 |
0.065×0.1725 mm (H×V) |
|
像素结构 |
RGB笔直条状 |
像素间距 |
0.1725×0.1725 mm (H×V) |
|
|
结构尺寸 : |
显示区域 |
156×82.8 mm (H×V) |
可视区域 |
159.3×86.0 mm (H×V) |
|
外观尺寸 |
165×94 mm (H×V) |
外观厚度 |
5.7/6.65 (Typ./Max.) |
|
|
外观特征 : |
外观形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
17:9 (H:V) |
外观形状 |
-- |
|
|
其它特征 : |
重量 |
180g (Typ.) |
外貌处理 |
雾面 (Haze 25%)，Hard coating (3H) |
三、奇美7寸液晶模组G070Y3-T01光学详情
|
基本信息 : |
面板亮度 |
600 cd/m² (Typ.) |
比照度 |
650:1 (Typ.) (透射) |
|
可视角度 |
70/70/60/60 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
反应时间 |
5/11(Typ.)(Tr/Td) (ms) |
|
|
色彩性能 : |
白色色度 |
Wx:0.313; Wy:0.329 |
显示颜色 |
262K(6-bit ) |
|
色域 |
60% NTSC (CIE1931) |
亮度变换 |
1.25/1.40 (Typ./Max.)(5 points) |
四、奇美7寸液晶模组G070Y3-T01电子详情
|
事情频率 : |
60Hz |
|
翻转扫描 : |
翻转 (180°) |
|
时序控制 (T-CON) : |
Need external T-CON |
五、奇美7寸液晶模组G070Y3-T01背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
50K(Typ.) (Hours) |
|
数量 |
9S3P |
灯管形状 |
3串 |
位置 |
侧入式光源(底部) |
|
|
灯管电气 : |
电压输入 |
26.1/27.9/29.7V (Min./Typ./Max.) |
电流输入 |
20mA (Typ.) |
||
|
功耗 |
1.674W (Typ.) |
|||||
|
接口特征 : |
类型 |
端子 |
灯管驱动 |
无 |
||
|
接口详情： |
脚数 |
数量 |
接口界说 |
|||
|
4pins |
1pcs |
BLE-4PINS-ACCC |
||||
六、奇美7寸液晶模组G070Y3-T01信号详情
|
信号系统 : |
TTL (1 ch, 6-bit) |
|||||
|
信号电气 : |
电压输入 |
3.3/10.5/18/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
电流输入 |
2.86/21.0/0.13/0.13mA (Typ.)(ICC/IDD/IGG/IEE) |
||
|
信号逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|||||
|
接口特征 : |
类型 |
FPC |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|
航空电子 |
0.5 mm |
50pins |
1 pcs |
|||
七、奇美7寸液晶模组G070Y3-T01包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
40 pcs / 箱 |
15.5Kgs |
435×350×265 mm (L×W×H) |
