AT102TN03 V.8配套电阻触摸屏计划介绍：http://www.hzxuhong.com/news/20181225774.html

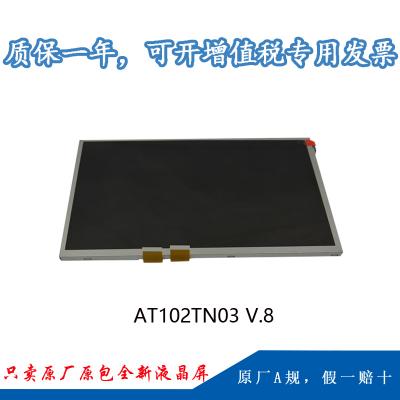

一、群创10.2寸工业液晶模组AT102TN03 V.8应用详情
| 基本信息： | 面板品牌 | 群创 | 面板型号 | AT102TN03 V.8 |
| 面板尺寸 | 10.2" | 面板应用 | 便携式DVD，数码相框,车载显示 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 事情情况： | 事情温度 | -30 ~ 85 °C | 贮存温度 | -30 ~ 85 °C |
| ROHS状态 | ROHS | |||
| 典范特征： | 外貌雾面，宽温，景物模式，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、群创10.2寸工业液晶模组AT102TN03 V.8结构详情
| 像素特征： | 区分率 | 800(RGB)×480 , WVGA | 点间距 | 0.0825×0.2375 mm (H×V) |
| 像素结构 | RGB笔直条状 | 像素间距 | 0.2375×0.2375 mm (H×V) | |
| 结构特征： | 显示区域 | 198×111.696 mm(H×V) | 可视区域 | 201.0×114.7 mm (H×V) |
| 外观尺寸 | 211.1×126.5 mm(H×V) | 外观厚度 | 5.9±0.3 mm | |
| 外观特征： | 外观形状 | 平面矩形 | 景物肖像 | 景物模式 |
| 宽高比 | 16:9 (H:V) | 外观形状 | - | |
| 其它特征 | 重量 | 253g (Typ.) | 外貌处理 | 雾面 |
三、群创10.2寸工业液晶模组AT102TN03 V.8光学详情
| 基本信息： | 面板亮度 | 350 cd/m² (Typ.) | 比照度 | 300:1 (Typ.) (透射) |
| 可视角度 | 65/65/45/65 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 15/20 (Typ.)(Tr/Td) | |
| 色彩性能： | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K (6-bit ) |
| 色域 | 5 0% NTSC (CIE1931) | 亮度变换 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创10.2寸工业液晶模组AT102TN03 V.8电子详情
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (水平/笔直) |
| 功率总耗： | 2.11W (Typ.) |
| 时序控制 (T-CON) : | Need external T-CON |
五、群创10.2寸工业液晶模组AT102TN03 V.8背光详情
| 背光特征： | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) |
| 数量 | 3S10P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
| 灯管电气： | 电压输入 | 8.4/9.3/10.5V (Min./Typ./Max.) | 电流输入 | 200±20mA | ||
| 功耗 | 1.86W (Typ.) | |||||
| 接口特征： | 类型 | 端子 | 灯管驱动 | 无 | ||
| 接口详情： | 数量 | 脚间距 | 脚数 | 脚界说 | ||
| 1pcs | 3.5mm | 2pins | BLE-2PINS-AC | |||
六、群创10.2寸工业液晶模组AT102TN03 V.8信号详情
| 信号系统： | TTL (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气： | 电压输入 | 3.3/9.2/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 4.0/25/0.3/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
| 功耗 | 250mW (Typ.) | |||
| 接口特征： | 类型 | FPC | 位置 | - |
| FPC详情： | 脚间距 | 脚数 | 数量 | 接口界说 |
| 0.5mm | 30pins | 2pcs | ||
七、群创10.2寸工业液晶模组AT102TN03 V.8包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 25 pcs / 箱 | 10.96±0.55 Kgs | 530×355×255 mm (L×W×H) |
