2、正常使用下，液晶屏自售出之日起予以保修1年，
因受AT043TN25 V.2 Novatek IC停產, AT043TN25 V.2產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具体AT043TN25 V.2老版本现货数量可以在线咨询。
一、群创4.3寸液晶模组AT043TN25 V.2应用特征
|
基本信息 : |
制造商 |
群创 |
面板型号 |
AT043TN25 V.2 |
|
面板尺寸 |
4.3” |
面板应用 |
便携导航仪，掌上电视，车载显示 |
|
|
面板类型 |
a-Si TFT-LCD , 液晶模组 |
|||
|
事情情况 : |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
|
RoHS状态 |
RoHS |
耐振动性 |
- |
|
|
典范特征 : |
外貌雾面，景物模式，白光LED背光，宽屏 |
|||
|
生产情况 : |
量产中 |
|||
二、群创4.3寸液晶模组AT043TN25 V.2结构详情
|
像素特征 : |
像素数量 |
480(RGB)×272 , WQVGA |
点间距 |
0.066×0.198 (H×V)mm |
|
像素结构 |
RGB笔直条状 |
像素间距 |
0.198×0.198 (H×V)mm |
|
|
结构尺寸 : |
显示区域 |
95.04(H) × 53.856(V)mm |
可视区域 |
98.7(H) × 57.5(V)mm |
|
外观尺寸 |
105.5(H) × 67.2(V)mm |
外观厚度 |
2.9±0.2 mm |
|
|
外观特征 : |
外观形状 |
平面矩形 |
景物肖像 |
景物模式 |
|
宽高比 |
16:9 (H:V) |
外观形状 |
- |
|
|
其它特征 : |
重量 |
45.0g (Typ.) |
外貌处理 |
雾面 |
三、群创4.3寸液晶模组AT043TN25 V.2光学详情
|
基本信息 : |
面板亮度 |
500 cd/m² (Typ.) |
比照度 |
500:1 (Typ.) (透射) |
|
可视角度 |
70/70/50/70 (Typ.)(CR≥10) |
光学模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
反应时间 |
10/15 (Typ.)(Tr/Td) |
|
|
色彩性能 : |
白色色度 |
Wx:0.310; Wy:0.330 |
显示颜色 |
16.7M (8-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.33/1.43 (Typ./Max.)(9 points) |
四、群创4.3寸液晶模组AT043TN25 V.2电子详情
|
刷新频率 : |
60Hz |
|
翻转扫描 : |
No |
五、群创4.3寸液晶模组AT043TN25 V.2背光详情
|
背光特征 : |
灯管类型 |
WLED |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
||
|
数量 |
8S1P |
灯管形状 |
1串 |
位置 |
侧入式光源 |
|||
|
WLED驱动电气 : |
电压输入 |
25.2/27.9/31.5V (Min./Typ./Max.) |
电流输入 |
18/20/22mA (Min./Typ./Max.) |
||||
|
功率消耗 |
0.51W (Typ.) |
|||||||
|
接口特征 : |
类型 |
包括在屏信号接口中 |
灯管驱动 |
无 |
||||
六、群创4.3寸液晶模组AT043TN25 V.2信号详情
|
信号系统 : |
Parallel RGB (1 ch, 8-bit) |
|||||
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
17/25mA (Typ./Max.) |
||
|
功率消耗 |
56mW (Typ.) |
|||||
|
逻辑电压 : |
GND≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD |
|||||
|
接口特征 : |
类型 |
FPC |
||||
|
端子详情 : |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|
- |
- |
0.5 mm |
40pins |
1 pcs |
DRGB-40P1C8B-085A |
|
七、群创4.3寸液晶模组AT043TN25 V.2包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
80 pcs / 箱 |
7.1±0.36 Kgs |
375×280×210 mm (L×W×H) |

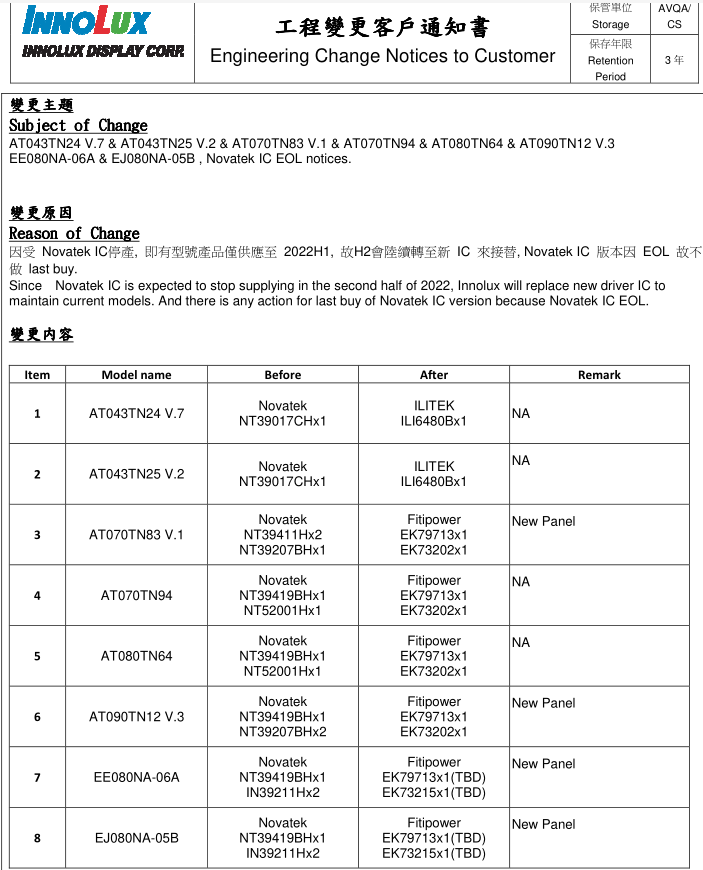

群创光电变换客户通知书截图如下：
