2、正常使用下，液晶屏自售出之日起予以保修1年，
因受AT070TN83 V.1 Novatek IC停產, AT070TN83 V.1產品僅供應至 2022H1, 故H2會陸續轉至新 IC 來接替, Novatek IC 版本因 EOL 故不做 last buy. 具体老版本AT070TN83 V.1现货数量可以在线咨询。

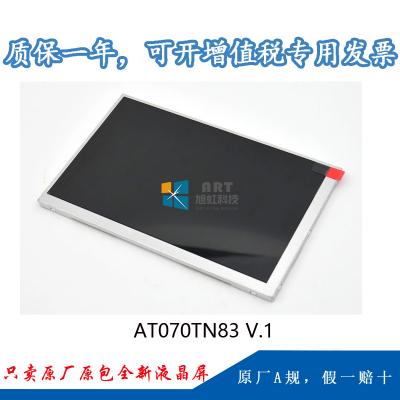

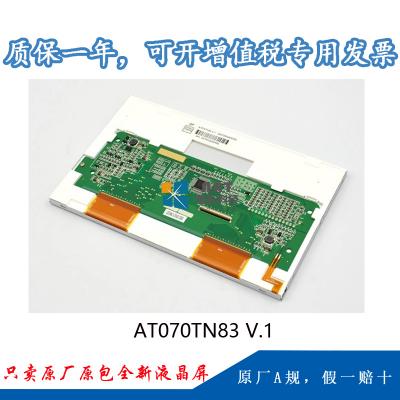

一、群创7寸工业液晶模组AT070TN83 V.1 应用详情
|
基本信息： |
面板品牌 | 群创 | 面板型号 | AT070TN83 V.1 |
| 面板尺寸 | 7.0" | 面板应用 | 便携式DVD,数码相框，MP4 PMP | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
| 事情情况： | 事情温度 | -20 ~ 70 °C | 贮存温度 | -30 ~ 80 °C |
| ROHS状态 | ROHS | |||
| 典范特征： | 外貌雾面，景物模式，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、群创7寸工业液晶模组AT070TN83 V.1 结构详情
|
像素特征： |
区分率 | 800(RGB)×480 , WVGA | 点间距 | 0.0635×0.1905 mm (H×V) |
| 像素结构 | RGB笔直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
|
结构特征： |
显示区域 | 152.4×91.44 mm (H×V) | 可视区域 | 155.3×94.3 mm (H×V) |
| 外观尺寸 | 165×104 mm (H×V) | 外观厚度 | 5.5±0.3 mm | |
| 外观特征： | 外观形状 | 平面矩形 | 景物肖像 | 景物模式 |
| 宽高比 | 15:9 (H:V) | 外观形状 | - | |
| 装置孔位 : | Without | |||
| 其它特征 | 重量 | TBD | 外貌处理 | 雾面 |
三、群创7寸工业液晶模组AT070TN83 V.1 光学详情
| 基本信息： | 面板亮度 | 300 cd/m² (Typ.) | 比照度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K (6-bit ) |
| 色域 | - | 亮度变换 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创7寸工业液晶模组AT070TN83 V.1 电子详情
| 事情频率 : | 60Hz |
| 翻转扫描： | 翻转 (水平/笔直) |
| 功率消耗： | 3.325W (Typ.) |
| 时序控制 (T-CON) : | Embedded T-CON |
五、群创7寸工业液晶模组AT070TN83 V.1 背光详情
| 背光特征: | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Min.) (Hours) |
| 数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 灯管电气: | 电压输入 | 5.0V (Typ.) | 电流输入 | 500/550mA (Typ./Max.) | ||
| 功耗 | 2.5W (Typ.) | |||||
六、群创7寸工业液晶模组AT070TN83 V.1 信号详情
| 信号系统： | TTL (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气： | 电压输入 | 3.3V (Typ.)(VCC) | 电流输入 | 250/300mA (Typ./Max.)(ICC) |
| 功耗 | 825mW (Typ.) | |||
| 接口特征： | 类型 | FPC | 位置 | - |
| FPC详情： | 脚间距 | 脚数 | 数量 | 接口界说 |
| 0.5mm | 40pins | 1pcs | DRGB-40P1C6B-260B | |
七、群创7寸工业液晶模组AT070TN83 V.1 包装详情
| 包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
| 50 pcs / 箱 | 9.528±5% Kgs | 530×355×255 mm |
