产品数据表格申请
| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

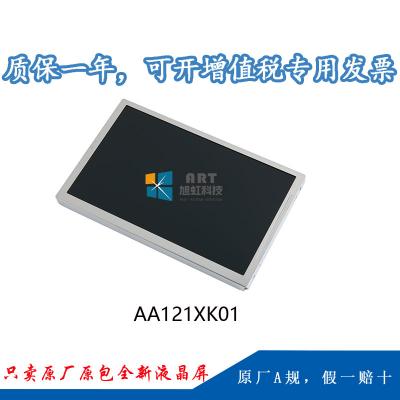

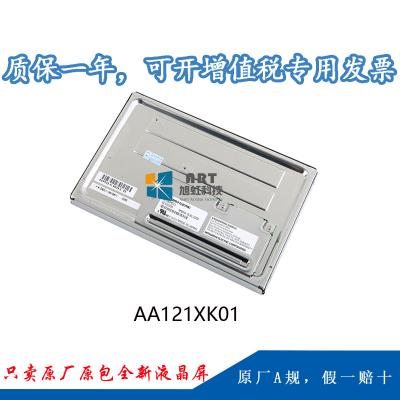

| 三菱（MITSUBISHI | AA121XK01 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 事情温度 | 存储温度 | 抗振能力 |
| RoHS | -30 ~ 80°C | -30 ~ 80 °C | ||
| 适用于： | 工业 | |||
| 典范特征： | 外貌雾面 ，6/8位灰阶可选 ，广视角 ，景物模式 ，宽温,背光易换,白光LED背光 ，背光寿命大于10w小时 ，180度翻转显示 | |||
| 屏幕尺寸： | 12.1寸 | |||
| 像素特征： | 区分率 | 像素配置 | 点间距(W×H) | 像素间距 |
| 1024(RGB)×768,XGA | RGB笔直条状 | 0.080×0.240mm | 0.240×0.240mm (W×H) | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 245.76×184.32mm | 249.0×187.5mm | 280×210mm |
12.0mm（Typ.） |
|
| 外观特征： | 物理形状 | 宽高比 | 景物肖像 | 外观样式 |
| 平面矩形 | 4:3(W : H) | 景物模式 | - | |
| 其他特征： | 外貌防护 | 重量 | 外貌处理 | |
| - | 750g (Typ.) | 雾面 ，Hard coating (3H) | ||
| 装置孔位： | Side mounting holes (4-Φ3.5) on left, right bezel | |||
三、三菱液晶模组AA121XK01光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 比照度 |
| 500 cd/m² (Typ.) | TN ，常白显示 ，透射式 | 600:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 80/80/60/80(Typ.)(CR≥10) | 6 o'clock | 6/19 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 40% NTSC (CIE1931) | 262K/16.7M (6-bit/8-bit ) | Wx:0.313; Wy:0.329 | |
| 白场变换： | 1.30 (Max.)(5 points) | ||
四、三菱液晶模组AA121XK01电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 功率总耗： | 9.7W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 320/600mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 功耗 | - | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | LVDS(1 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 航空电子 | FI-SE20-HFF | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | 2串 | 2strings | 100K(Typ.) | Replaceable | |
| 接口特征： | 电流输入 | 120/130mA (Typ./Max.) | 电压输入 | 24/31.1V（Typ./Max.） | ||
| 位置 | 类型 | 灯管驱动 | ||||
| - | 端子 | 无 | ||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚界说 | |
| SM06B-SHLS-TF(LF)(SN) | 1.0mm | 10pins | 1pcs | BLE-6PINS-NNCAAC | ||
