15寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 15寸 >
  • LSA40AT9001
  • LSA40AT9001

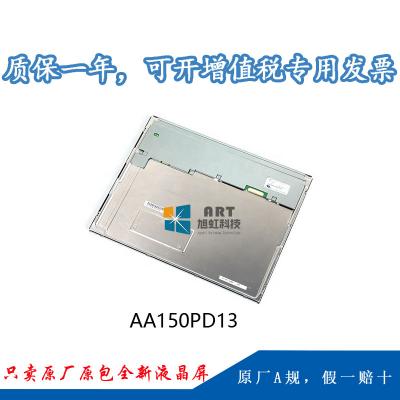

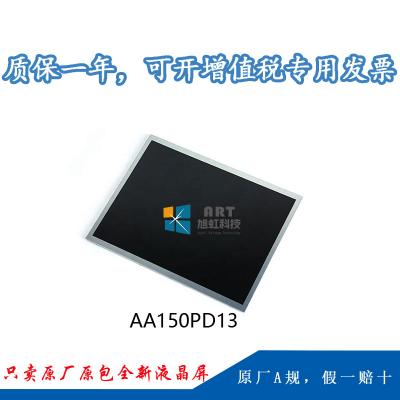

  • 型号:AA150PD13
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:15英寸
  • 区分率:1400(RGB)×1050 [SXGA+]
  • 亮度:1000cd/m?(Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS
  • 事情温度:-30 ~ 80 °C
  • 目今生产状态:量产中
产品数据表格申请
技术参数
一、三菱液晶模组AA150PD13应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA150PD13

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 事情温度 存储温度 抗振能力
RoHS -30 ~ 80°C -30 ~ 80 °C 1.0G (9.8 m/s²)
适用于: 工业,户外高亮
典范特征:  外貌雾面,6/8位灰阶可选,广视角,景物模式,宽温,高亮度,白光LED背光,背光寿命大于10w小时,180度翻转显示

二、三菱液晶模组AA150PD13结构详情
屏幕尺寸: 15寸
像素特征: 区分率 像素配置 点间距(W×H) 像素间距
1400(RGB)×1050,SXGA+ RGB笔直条状 0.0725×0.2175mm  0.2175×0.2175mm (W×H)
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
304.5×228.375mm  308.1×232.1mm  326×255mm

10.5±0.5mm(Typ.)

外观特征: 物理形状 宽高比 景物肖像 外观样式
平面矩形 4:3(W : H) 景物模式 -
其他特征: 外貌防护 重量 外貌处理
- 900Kg (Typ.) 雾面,Hard coating (3H)
装置孔位: Side mounting holes (4-M3) on left, right bezel


三、三菱液晶模组AA150PD13光学特征

基本信息: 亮度(cd/m²) 光学模式 比照度
1000 cd/m² (Typ.) SWV,常黑显示,透射式 1000:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
85/85/85/85(Typ.)(CR≥10) 全视角 12/12 (Typ.)(Tr/Td) ms
色彩性能: 色域 颜色数量 白场色度
50% NTSC (CIE1931) 262K/16.7M (6-bit/6-bit +Hi-FRC) Wx:0.313; Wy:0.329
白场变换: 1.30 (Max.)(5 points)
显示性能: 阳光下可视性


四、三菱液晶模组AA150PD13电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)



五、三菱液晶模组AA150PD13信号特征
信号电气: 电流输入 电压输入
450/850mA (Typ./Max.) 3.3V (Typ.)
功耗 -
接口特征: 位置 类型 信号类型
- 端子 LVDS(1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
广濑电机 FI-XB30SSRLA-HF16 1pcs 1.0mm 30pins


六、三菱液晶模组AA150PD13背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源 5串 5strings 100K(Typ.) -
接口特征: 电流输入 150/160mA (Typ./Max.) 电压输入 24.0/29.6V (Typ./Max.)
位置 类型 灯管驱动
- 端子
接口详情: 型号 脚距 脚数 数量 脚界说
SM10B-SHLS-TF(LF)(SN) 1.0mm 10pins 1pcs BEL-10PINS-ACCAACCAAC
