产品数据表格申请
| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

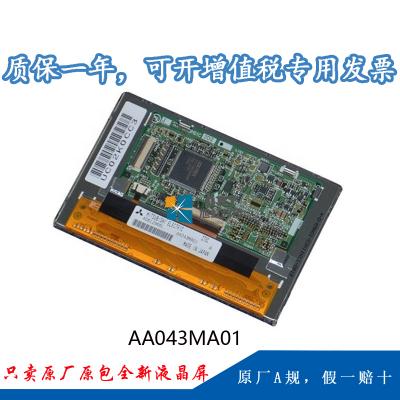

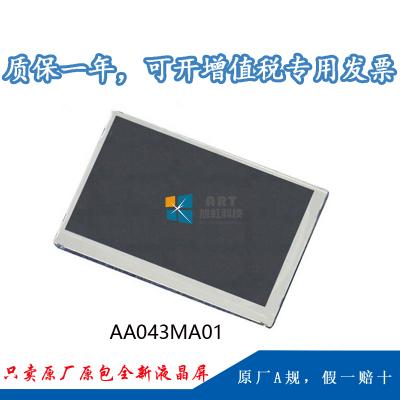

| 三菱（MITSUBISHI | AA043MA01 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 事情温度 | 存储温度 | 抗振能力 |
| RoHS | -20 ~ 70 °C | -20 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 适用于： | 工业 | |||
| 典范特征： | 6/8位灰阶可选 ， | |||
| 屏幕尺寸： | 4.3寸 | |||
| 像素特征： | 区分率 | 像素配置 | 点间距（W*H） | 像素间距（W*H） |
| 800(RGB)×480 , WVGA | RGB笔直条状 | 0.039×0.116 mm | 0.116×0.116 mm | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 93×55.8 mm | 95.0*57.8mm | 103×67.5mm | 3.7/5.8 (Typ./Max.) mm | |
| 外观特征： | 物理形状 | 宽高比 | 景物肖像 | 外观样式 |
| 平面矩形 | 15:9 (W : H) | 景物模式 | - | |
| 装置方法： | Without | |||
| 其他特征： | 外貌防护 | 重量 | 外貌处理 | |
| - | 58.0g (Typ.) | 雾面 ，Hard coating (2H) | ||
三、三菱液晶模组AA043MA01 光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 比照度 |
| 200 (Typ.) | TN ，常白显示 ，透射式 | 400:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 65/65/65/45 (Typ.)(CR≥10) | 6 o'clock | 5/20 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 50% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.332; Wy:0.358 | |
| 白场变换 : | 1.30 (Max.)(5 points) | ||
四、三菱液晶模组AA043MA01电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 功率总耗： | 0.94W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 140/220mA (Typ./Max.)(ICC) | 3.3V (Typ.)(VCC) | ||||
| 信号逻辑电压 : | 0≤VIL≤0.8V; 2.0VCC≤VIH≤5.5V | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | FPC | CMOS (1 ch, 8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 广濑电机 | FH23-45S-0.3SHW(05) | 1pcs | 0.5mm | 45pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | 2串 | 2 strings | - | - | |
| WLED电气： | 电流输入 | 电压输入 | 功耗 | |||
| 15/20mA (Typ./Max.) | 14/17.5V (Min./Max.) | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| 包括在屏信号接口中 | 无 | |||||
