产品数据表格申请

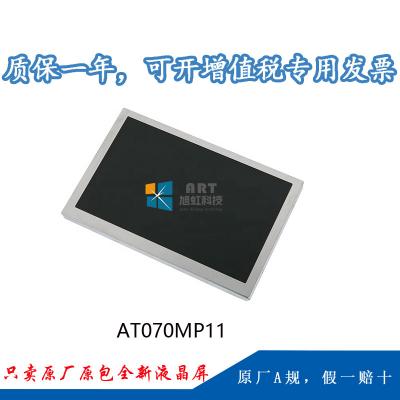

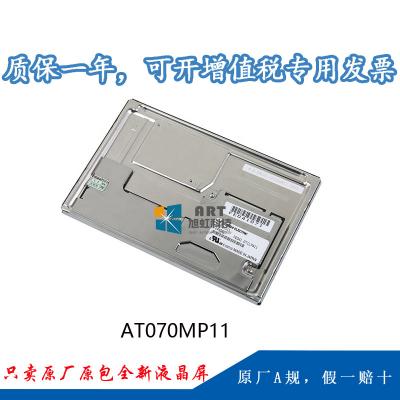

| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |
| 三菱（MITSUBISHI | AA070MP11 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 事情温度 | 存储温度 | 抗振能力 |
| RoHS | -40 ~ 85 °C | -40 ~ 85 °C | 6.8G (66.64 m/s²) | |
| 适用于： | 工业 ，户外高亮 | |||
| 典范特征： | 外貌雾面 ，6/8位灰阶可选 ，广视角 ，景物模式 ，宽温 ，6.8G抗震 ，超高亮度 ，白光LED背光 ，背光寿命大于10万小时 ，宽屏 | |||
| 屏幕尺寸： | 7.0寸 | |||
| 像素特征： | 区分率 | 像素配置 | 点间距 | 像素间距 |
| 800(RGB)×480 , WVGA | RGB笔直条状 | 0.0635×0.1905 mm (H×V) | 0.1905×0.1905 mm (H×V) | |
| 结构尺寸 : | 显示尺寸 | 可视尺寸 | 外观尺寸(W×H) | 外观厚度 |
| 152.4×91.44 mm (W×H) | 154.4×93.5 mm (W×H) | 169.8(W)×109.7(H) mm | 8.9±0.5 mm | |
| 外观特征： | 物理形状 | 宽高比 | 景物肖像 | 外观样式 |
| 平面矩形 | 15:9 (W : H) | 景物模式 | - | |
| 装置方法： | Side mounting holes (4-M3) on left, right bezel | |||
| 其他特征： | 外貌防护 | 重量 | 外貌处理 | |
| - | 200g (Typ.) | 雾面 ，Hard coating (3H) | ||
三、三菱液晶模组AA070MP11光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 比照度 |
| 1300 cd/m² (Typ.) | SWV ，常黑显示 ，透射式 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 85/85/85/85(Typ.)(CR≥10) | 全视角 | 4/12 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 50% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 白场变换： | 1.30 (Max.)(5 points) | ||
| 显示性能： | 室外可视性 | 是 | |
四、三菱液晶模组AA070MP11电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 功率总耗 : |
6.0W (Typ.)
|
| 信号电气： | 电流输入 | 电压输入 | |||
| 280/450mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 功耗 | 0.92W (Typ.) | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | LVDS (1 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| I-PEX | 20186-020E-11F | 1pcs | 1.0mm | 6pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源 | - | - | 100K(Typ.) | -- | |
| WLED电气： | 电流输入 | 电压输入 | ||||
| 120/130mA (Typ./Max.) | 21/25.5V (Typ./Max.) | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| 端子 | 无 | |||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚界说 | |
| SM06B-SHLS-G-TF(LF)(SN) | 1.25mm | 6pins | 1 pcs | |||
