产品数据表格申请
| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其他名称 |

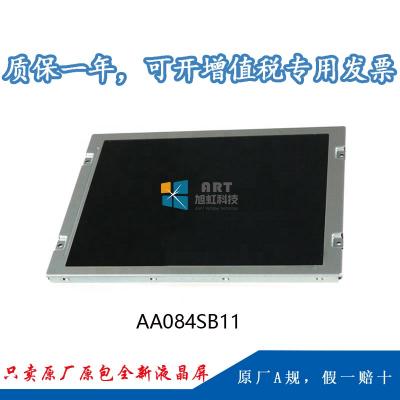

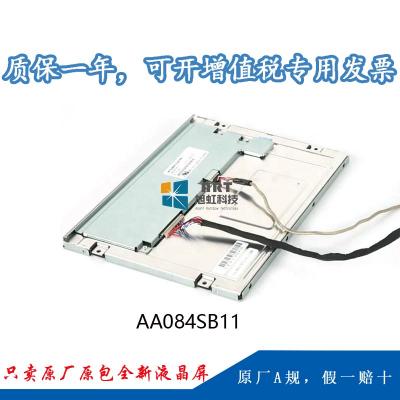

| 三菱（MITSUBISHI | AA084SB11 |
a-Si TFT-LCD , 液晶模组 |
- | |
| 最大额定： | RoHS | 事情温度 | 存储温度 | 抗振能力 |
| RoHS | -30 ~ 80°C | -30 ~ 80 °C | 1.0G (9.8 m/s²) | |
| 适用于： | 工业,户外高亮 | |||
| 典范特征： | 外貌雾面，6/8位灰阶可选，广 视角，景物模式，宽温，超高亮度，背光易换，白光LED背光，背光寿命大于10w小时，180度翻转显示 | |||
| 屏幕尺寸： | 8.4寸 | |||
| 像素特征： | 区分率 | 像素配置 | 点间距(W×H) | 像素间距 |
| 800(RGB)×600,SVGA | RGB笔直条状 | 0.071×0.213mm | 0.213×0.213 mm (H×V) | |
| 结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
| 170.4×127.8mm | 174.9×132.2mm | 199.5×149mm | 11.5mm | |
| 外观特征： | 物理形状 | 宽高比 | 景物肖像 | 外观样式 |
| 平面矩形 | 4:3(W : H) | 景物模式 | - | |
| 其他特征： | 外貌防护 | 重量 | 外貌处理 | |
| - | 365g (Typ.) | 雾面，Hard coating (3H) | ||
| 装置孔位： | Face mounting holes (4-Φ3.4), Side mounting holes (4-M2) | |||
三、三菱液晶模组AA084SB11光学特征
| 基本信息： | 亮度（cd/m²） | 光学模式 | 比照度 |
| 1200 cd/m² (Typ.) | TN，常白显示，透射式 | 600:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
| 80/80/80/60(Typ.)(CR≥10) | 6 o'clock | 4/12 (Typ.)(Tr/Td) (ms) | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 40% NTSC (CIE1931) | 262K/16.7M (6-bit / 8-bit ) | Wx:0.313; Wy:0.329 | |
| 白场变换： | 1.30 (Max.)(5 points) | ||
| 显示性能： | 阳光下可视性 | 是 | |
四、三菱液晶模组AA084SB11电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
| 功率总耗： | 6.9W (Typ.) |
| 信号电气： | 电流输入 | 电压输入 | |||
| 260/420mA (Typ./Max.) | 3.3V (Typ.) | ||||
| 功耗 | - | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | ||
| - | 端子 | LVDS (1 ch, 6/8-bit) | |||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 |
| 航空电子 | FI-SEB20P-HFE | 1pcs | 1.25mm | 20pins | |
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 侧入式光源（底部） | 2串 | 2strings | 100K(Typ.) | Replaceable | |
| WLED电气： | 电流输入 | 电压输入 | ||||
| 100/110mA (Typ./Max.) | 30/38.1V (Typ./Max.) | |||||
| 功率消耗 | 6.0W (Typ.) | |||||
| 接口特征： | 位置 | 类型 | WLED驱动 | |||
| - | 端子 | 无 | ||||
| 接口详情： | 型号 | 脚距 | 脚数 | 数量 | 脚界说 | |
| SM06B-SHLS-TF(LF)(SN) | 1.0mm | 6pins | 1pcs | BLE-6PINS-NNCAAC | ||
