9.0寸三菱液晶屏
您现在的位置:首页 > 工业液晶屏 > 三菱液晶屏 > 9.0寸 >
  • LSA40AT9001
  • LSA40AT9001

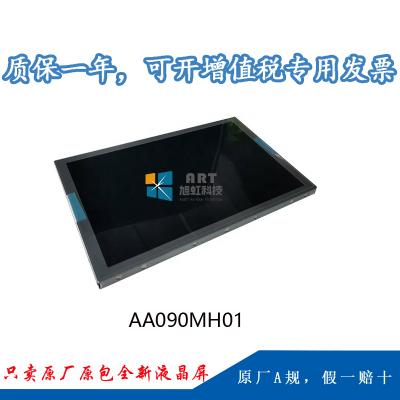

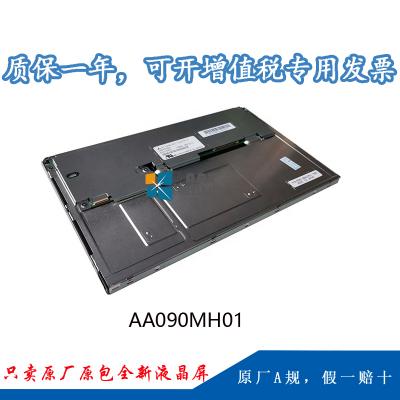

  • 型号:AA090MH01
  • 品牌:三菱 (Mitsubishi)
  • 尺寸:9.0英寸
  • 区分率:800(RGB)×480 , WVGA
  • 亮度:800 cd/m? (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 事情温度:-30 ~ 80 °C
  • 目今生产状态:量产中
产品数据表格申请
技术参数
一、三菱液晶模组AA090MH01应用特征
基本信息: 品牌 型号 屏幕类型 其他名称
三菱(MITSUBISHI AA090MH01

a-Si TFT-LCD , 液晶模组

-
最大额定: RoHS 事情温度 存储温度 抗振能力
RoHS -30 ~ 80°C -30 ~ 80 °C -
适用于: 工业
典范特征: 外貌雾面,6/8位灰阶可选,广视角,景物模式,宽温,高亮度,背光易换,白光LED背光,背光寿命大于10w小时,宽屏,180度翻转显示

二、三菱液晶模组AA090MH01结构详情
屏幕尺寸: 9.0寸
像素特征: 区分率 像素配置 点间距(W×H) 像素间距
800(RGB)×480 , qHD RGB笔直条状 0.082×0.246mm  0.246×0.246 mm (H×V)
结构尺寸 : 显示尺寸(W×H) 可视尺寸(W×H) 外观尺寸(W×H) 外观厚度
196.8×118.08mm  199.4×120.7mm  219×136.2mm 7.5/10 (Typ./Max.) mm
外观特征: 物理形状 宽高比 景物肖像 外观样式
平面矩形 15:9(W : H) 景物模式 -
其他特征: 外貌防护 重量 外貌处理
- 330g (Typ.) 雾面,Hard coating (3H)
装置孔位: Side mounting holes (4-M2) on refth, right bezel


三、三菱液晶模组AA090MH01光学特征

基本信息: 亮度(cd/m²) 光学模式 比照度
800 cd/m² (Typ.) TN,常白显示,透射式 800:1 (Typ.) (透射)
可视角度(L/R/U/D) 最佳角度 响应速度
80/80/80/60(Typ.)(CR≥10) 6 o'clock 4/12 (Typ.)(Tr/Td) ms
色彩性能: 色域 颜色数量 白场色度
40% NTSC (CIE1931) 262K/16.7M (6-bit / 6-bit + Hi-FRC) Wx:0.313; Wy:0.329
白场变换: 1.30 (Max.)(5 points)
显示性能: 阳光下可视性


四、三菱液晶模组AA090MH01电子特征

刷新频率: 60Hz
翻转扫描: 翻转 (180°)
功率总耗: 4.5W (Typ.)



五、三菱液晶模组AA090MH01信号特征
信号电气: 电流输入 电压输入
340/500mA (Typ./Max.) 3.3V (Typ.)
功耗 -
接口特征: 位置 类型 信号类型
- 端子 LVDS(1 ch, 6/8-bit)
信号接口: 品牌 型号 数量 脚间距 脚数
航空电子 FI-SE20P-HFE 1pcs 1.25mm 20pins


六、三菱液晶模组AA090MH01背光特征
背光特征: 类型 位置 形状 数量 寿命(小时) 是否可换
WLED 侧入式光源(底部) 2串 7S2P 100K(Typ.) Replaceable
WLED电气: 电流输入 电压输入
300/380mA (Typ./Max.) 12.0±1.2V
接口特征: 位置 类型 WLED驱动
- 端子 含LED驱动器
接口详情: 型号 脚距 脚数 数量 脚界说
FI-S6P-HFE 1.25mm 6pins 1pcs
