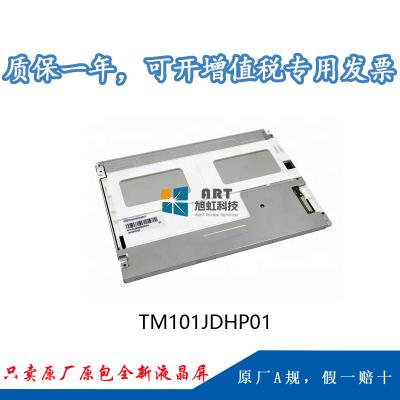

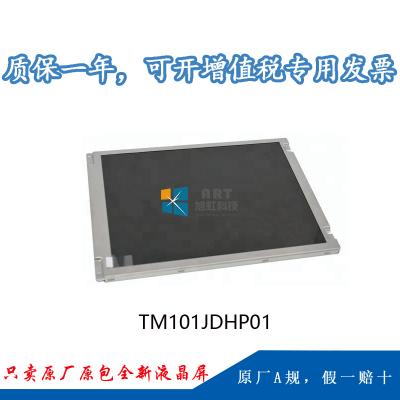

一、天马10.1寸液晶模组TM101JDHP01应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM101JDHP01 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
10.1” |
|||
|
应用情况： |
事情温度 |
-10 ~ 50 °C |
存储温度 |
-20 ~~ 60 °C |
|
ROHS |
ROHS |
|||
|
典范特征： |
景物模式，广视角，白光LED背光，宽屏 |
|||
二、天马10.1寸液晶模组TM101JDHP01结构详情
|
像素特征： |
解析度 |
1280(RGB)×800 , WXGA |
点间距 |
0.0565×0.1695 (W×H)(mm) |
|
像素排列 |
RGB笔直条状 |
像素间距 |
0.1695×0.1695 (W×H)(mm) |
|
|
结构尺寸： |
显示区域 |
216.96(W)×135.6(H) mm |
开口区域 |
- |
|
外观尺寸 |
229.46(W)×149.1(H) mm |
外观厚度 |
2.5/4.31 (Typ./Max.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
16:10 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法： |
Without |
|||
|
其它参数： |
重量 |
180g (Typ.) |
外貌处理 |
Hard coating |
三、天马10.1寸液晶模组TM101JDHP01光学详情
|
基本信息： |
显示亮度 |
400 cd/m² (Typ.) |
比照度 |
800:1 (Typ.) (透射) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
显示模式 |
SFT，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间 |
10/15 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.300; Y:0.324 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天马10.1寸液晶模组TM101JDHP01电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
驱动IC : |
推荐使用 ST5821CA*3 + ST5084CA*1 |
五、天马10.1寸液晶模组TM101JDHP01信号详情
|
信号电气： |
电压供应 |
3.3/11.0/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) |
||
|
信号类型： |
LVDS (1 ch, 8-bit) |
逻辑电压 |
- |
|
|
接口特征： |
类型 |
端子 |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚界说 |
|
1pcs |
40pins |
0.5mm |
||
六、天马10.1寸液晶模组TM101JDHP01光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
阵列 |
位置 |
侧入式光源 |
|
数量 |
3S11P |
是否可换 |
- |
灯管寿命 |
30K(Typ.) (Hours) |
|
|
灯管电气 |
电压供应 |
9.0/9.6/10.8V (Min./Typ./Max.) |
电流供应 |
220/330mA (Typ./Max.) |
||
|
接口特征： |
类型 |
包括在屏信号接口中 |
||||
|
背光驱动 : |
无 |
|||||
七、天马10.1寸液晶模组TM101JDHP01包装特征
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
42 pcs / 箱 |
14.95 Kgs |
544×365×250 mm (L×W×H) |
