2、正常使用下，液晶屏自售出之日起予以保修1年，

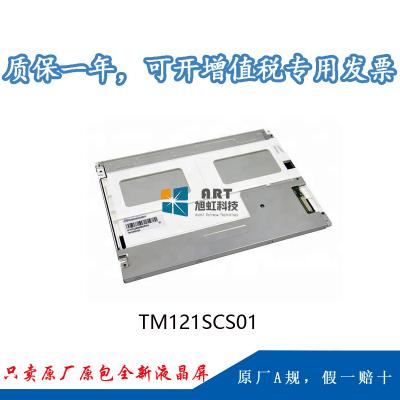

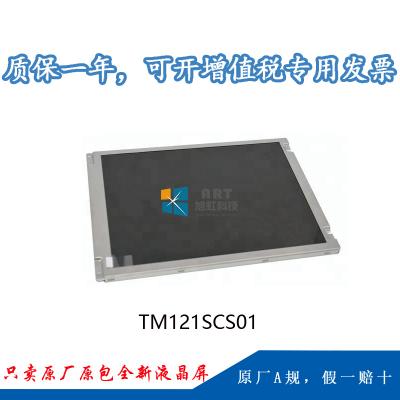

一、天马12.1寸液晶模组TM121SCS01 应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM121SCS01 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
12.1” |
|||
|
应用情况： |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~~ 80 °C |
|
ROHS |
ROHS |
|||
|
典范特征： |
景物模式，外貌雾面，背光寿命大于5万小时，180度翻转显示 |
|||
二、天马12.1寸液晶模组TM121SCS01结构详情
|
像素特征： |
解析度 |
800(RGB)×600 , SVGA |
点间距 |
0.1025×0.3075 (H×V)(mm) |
|
像素排列 |
RGB笔直条状 |
像素间距 |
0.3075×0.3075 (H×V)(mm) |
|
|
结构尺寸： |
显示区域（mm） |
246(H) × 184.5(V) |
开口区域 |
249.05(H) × 188.3(V)(mm) |
|
外观尺寸（mm） |
279(H) × 209(V) |
外观厚度 |
11.0 (Typ.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法： |
Face mounting holes (7 pcs) on left, right bezel |
|||
|
其它参数： |
重量 |
425g |
外貌处理 |
雾面 |
三、天马12.1寸液晶模组TM121SCS01光学详情
|
基本信息： |
显示亮度 |
400 cd/m² (Typ.) |
比照度 |
600:1 (Typ.) (透射) |
|
可视角度 |
70/70/50/60 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
6 o'clock |
响应时间 |
10/25 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.2M (6-bit + FRC) |
|
色域 |
55% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天马12.1寸液晶模组TM121SCS01电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率消耗： |
6.8W (Typ.) |
五、天马12.1寸液晶模组TM121SCS01信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
输入电流 |
270/325mA (Typ./Max.) |
||
|
信号类型： |
LVDS (1 ch, 6/8-bit) |
逻辑电压 |
- |
|||
|
接口特征： |
类型 |
端子 |
||||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚界说 |
||
|
1pcs |
20pins |
1.25mm |
LVDS-20P1C8B-080B |
|||
六、天马12.1寸液晶模组TM121SCS01光源详情
|
光源特征： |
光源类型 |
CCFL |
光源形状 |
直条 |
位置 |
侧入式光源（顶部和底部） |
||
|
数量 |
2pcs |
是否可换 |
- |
灯管寿命 |
50K(Min.) (Hours) |
|||
|
灯管电气： |
电压供应 |
770V (Typ.) |
电流供应 |
6.0mA (Typ.) |
||||
|
事情频率 |
40/55/60KHz (Min./Typ./Max.) |
启动电压 |
930/1120V (Max.)(Ta=+25/0℃) |
|||||
|
接口特征： |
类型 |
端子 |
灯管驱动 |
无 |
||||
七、天马12.1寸液晶模组TM121SCS01 包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
20 pcs / 箱 |
0.43 Kgs |
577×421×326 mm (L×W×H) |
