15寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 15寸 >
  • LSA40AT9001
  • LSA40AT9001

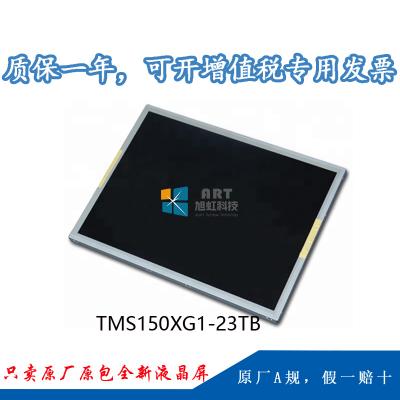

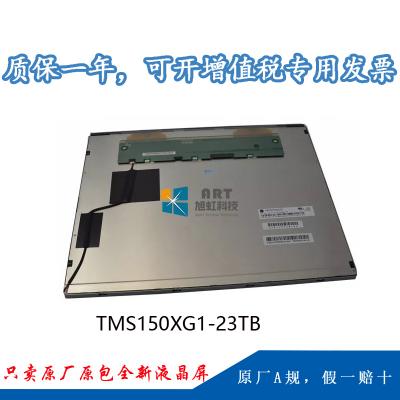

  • 型号:TMS150XG1-23TB
  • 品牌:天马 (TIANMA)
  • 尺寸:15.0英寸
  • 区分率:1024×768
  • 亮度:400cd/m?(Typ.)
  • 视角:80/80/80/80
  • 接口:LVDS
  • 事情温度:-20 ~ 70 °C
  • 目今生产状态:已停产
产品数据表格申请
技术参数
 1、我公司TMS150XG1-23TB为天马原厂原装全新液晶屏A规液晶屏 ;质量切合天马原厂的质量协议及技术协议标准(简称IIS准) ;

2、正常使用下 ,液晶屏自售出之日起予以保修1年 ,



一、天马15寸液晶模组TMS150XG1-23TB应用详情

基本信息:

制造商

天马(tianma)

型号

TMS150XG1-23TB

类型

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

15”



应用情况:

事情温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

ROHS

ROHS



典范特征:

景物模式 ,外貌雾面 ,6/8位灰阶可选 ,广视角 ,白光LED背光 ,背光寿命大于5万小时 ,180度翻转显示



二、天马15寸液晶模组TMS150XG1-23TB结构详情

像素特征:

解析度

1024(RGB)×768 , XGA

点间距(mm)

0.099×0.297 mm(W×H)

像素排列

RGB笔直条状

像素间距(mm)

0.297×0.297 mm(W×H)

结构尺寸:

显示区域(mm)

304.128×228.096 mm(W×H)

开口区域(mm)

307.4×231.3 mm(W×H)

外观尺寸(mm)

326.5×253.5 mm(W×H)

外观厚度(mm)

11.8±0.3 mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

景物肖像

景物模式

装置方法:

Side mounting holes (4-M3)

其它参数:

重量

TBD

外貌处理

雾面



三、天马15寸液晶模组TMS150XG1-23TB光学详情



基本信息:

显示亮度

400 cd/m² (Typ.)

比照度

600:1 (Typ.) (透射)

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

TN ,常白显示 ,透射式

最佳视角

12 o'clock

响应时间

3/5(Typ.)(Tr/Td) ms

色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色域

60% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、天马15寸液晶模组TMS150XG1-23TB电子详情

翻转扫描 :

翻转 (180°)

刷新频率:

60Hz

功率总耗:

10.1W (Typ.)



五、天马15寸液晶模组TMS150XG1-23TB信号详情

信号电气:

电压供应

3.3V (Typ.)

输入电流

325mA (Max.)

信号类型:

LVDS (1 ch,6/8-bit)

逻辑电压

-

接口特征:

类型

端子

接口详情:

数量

脚数

脚距

脚界说

1pcs

20pins

1.25mm

LVDS-20P1C8B-080B



六、天马15寸液晶模组TMS150XG1-23TB光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源(底部)

数量

7S2P

是否可换

-

灯管寿命

50K(Min.) (Hours)

灯管电气:

电压供应

12.0V (Typ.)

电流供应

-

接口特征:

类型

端子

背光驱动

含LED驱动器



七、天马15寸液晶模组TMS150XG1-23TB包装详情

包装箱:

数量

重量

包装箱尺寸

-

-

604×274×417 mm (L×W×H)
