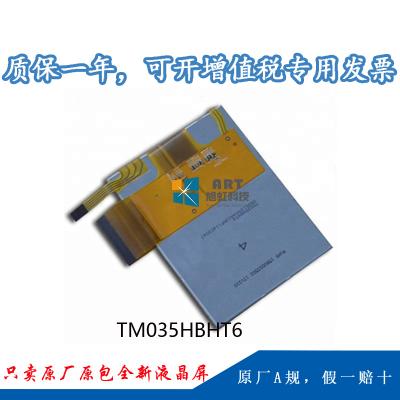

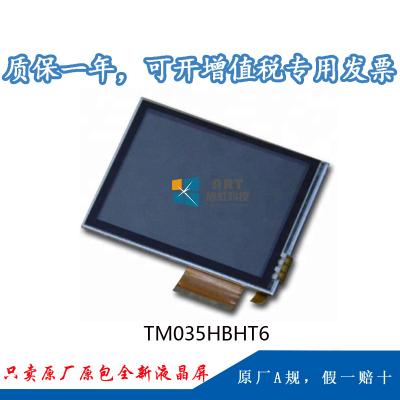

一、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6 应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM035HBHT6 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
PDA手持终端 |
|
|
对角尺寸 |
3.5” |
|||
|
应用情况： |
事情温度 |
-20 ~ 60 °C |
存储温度 |
-30 ~ 70 °C |
|
ROHS |
ROHS |
|||
|
典范特征： |
肖像模式，半投射半反射式，白光LED背光,带触摸屏 |
|||
二、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6结构详情
|
像素特征： |
解析度 |
240(RGB)×320 , |
点间距(mm) |
0.0745×0.2235 (H×V) |
|
像素排列 |
RGB笔直条状 |
像素间距(mm) |
0.2235×0.2235 (H×V) |
|
|
结构尺寸： |
显示区域（mm） |
53.64(H) × 71.52(V) |
开口区域(mm) |
56.64(H) × 74.52(V) |
|
外观尺寸（mm） |
64(H) × 85(V) |
外观厚度(mm) |
4.13±0.3 |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
3:4 (H:V) |
景物肖像 |
肖像模式 |
|
|
触摸屏： |
控制器 |
不含控制器 |
接口 |
- |
|
同时触点 |
单点触摸 |
触摸技术 |
带触摸屏 (4线电阻屏) |
|
|
其它参数： |
重量 |
44.4g |
外貌处理 |
Hard coating |
三、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6光学详情
|
基本信息： |
显示亮度 |
80 cd/m² (Typ.) |
比照度 |
150:1 (Typ.) (透射) 2.5:1 (Typ.) (反射) |
|
可视角度 |
40/45/55/40 (Typ.)(CR≥10) |
显示模式 |
ECB，常白显示，透反射式 |
|
|
最佳视角 |
6 o'clock |
响应时间(ms) |
35 (Typ.)(Tr+Td) |
|
|
色彩性能： |
白色坐标 |
X:0.301; Y:0.321 |
支持颜色 |
262K (6-bit) |
|
色域 |
37% NTSC (CIE1931) |
亮度均匀性 |
- |
|
|
显示性能： |
室外可视性 |
是 |
透射度 |
- |
|
3D技术 |
- |
反射率 |
5.5% (Typ.) |
四、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6电子详情
|
翻转扫描 : |
No |
|
驱动IC : |
已邦定 ILI9341 |
|
时序控制 (T-CON) : |
Embedded T-CON |
五、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6信号详情
|
信号电气： |
电压供应 |
2.8/15/-10V (Typ.)(VCC/VGH/VGL) |
电流供应 |
- |
|
信号类型： |
Parallel RGB (1 ch, 6-bit) + SPI |
逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
|
接口特征： |
类型 |
FPC |
||
|
接口详情： |
数量 |
脚数 |
脚距 |
|
|
1pcs |
50pins |
0.5mm |
||
六、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
1串 |
位置 |
侧入式光源 |
|
数量 |
6S1P |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
|
|
灯管电气 |
电压供应 |
19.2V (Typ.) |
电流供应 |
20mA (Typ.) |
||
|
功耗 |
384mW (Typ.) |
|||||
|
接口特征： |
类型 |
包括在屏信号接口中 |
||||
|
背光驱动 : |
无 |
|||||
七、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
112 pcs / box |
TBD |
516×336×226 mm (L×W×H) |
