5.6寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 5.6寸 >
  • LSA40AT9001
  • LSA40AT9001

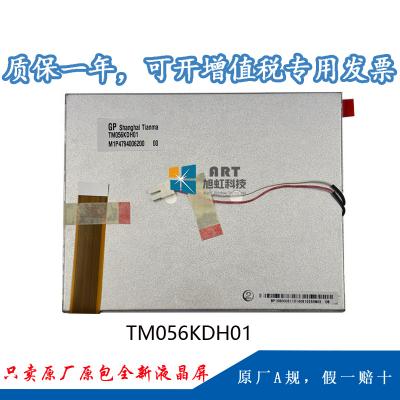

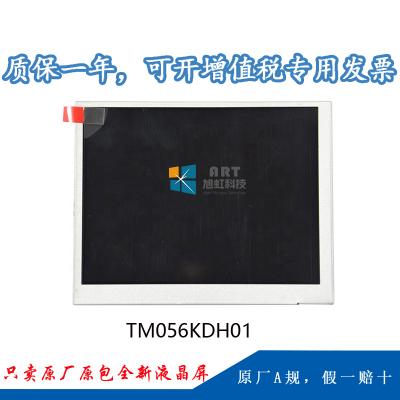

  • 型号:TM056KDH01
  • 品牌:天马 (TIANMA)
  • 尺寸:5.6英寸
  • 区分率:320(RGB)×234
  • 亮度:200 cd/m? (Typ.)
  • 视角:65/65/45/65 (Typ.)
  • 接口:RGB
  • 事情温度:-20 ~ 70 °C
  • 目今生产状态:已停产
产品数据表格申请
技术参数
 1、我公司TM056KDH01为天马原厂原装全新液晶屏A规液晶屏;质量切合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马5.6寸液晶模组TM056KDH01 应用详情

基本信息:

制造商

天马(tianma)

型号

TM056KDH01

类型

液晶模组     a-Si TFT-LCD

应用产品

可视门铃,数码相框,便携式DVD,工业

对角尺寸

5.6”



应用情况:

事情温度

-20 ~ 70 °C

存储温度

-30 ~~ 80 °C

ROHS

ROHS



典范特征:

外貌雾面,景物模式,白光LED背光,上/下/左/右翻转显示



二、天马5.6寸液晶模组TM056KDH01 结构详情

像素特征:

解析度

320(RGB)×234

点间距

0.118×0.362 (H×V)mm

像素排列

RGB笔直条状

像素间距

0.362×0.362 (H×V)mm

结构尺寸:

显示区域

113.28(H) × 84.708(V)mm

开口区域

116.08(H) × 87.51(V)mm

外观尺寸

126.5(H) × 100(V)mm

外观厚度

5.7 (Typ.)mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

景物肖像

肖像模式

其它参数:

重量

123g (Typ.)

外貌处理

雾面



三、天马5.6寸液晶模组TM056KDH01 光学详情



基本信息:

显示亮度

200 cd/m² (Typ.)

比照度

300:1 (Typ.) (透射)

可视角度

65/65/45/65 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

12 o'clock

响应时间(ms)

25 (Typ.)(Tr+Td)

色彩性能:

白色坐标

X:0.310; Y:0.330

支持颜色

全色

色域

50% NTSC (CIE1931)

亮度均匀性

1.25/1.43 (Typ./Max.)(9 points)



四、天马5.6寸液晶模组TM056KDH01 电子详情

翻转扫描 :

翻转 (水平/笔直)

时序控制 (T-CON) :

Embedded T-CON



五、天马5.6寸液晶模组TM056KDH01 信号详情

信号电气:

电压供应

5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)

电流供应

0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL)

信号类型:

TFT Specific Analog RGB

逻辑电压

-

接口特征:

类型

FPC

接口详情:

数量

脚数

脚距

脚界说

1pcs

26pins

0.5mm





六、天马5.6寸液晶模组TM056KDH01 光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

2S7P

是否可换

-

灯管寿命

20K(Typ.) (Hours)

灯管电气:

电压供应

6.4V (Typ.)

电流供应

140mA (Typ.)

功耗

896mW (Typ.)

接口特征:

类型

端子

背光驱动 :



七、天马5.6寸液晶模组TM056KDH01 包装详情

包装箱:

数量

重量

包装箱尺寸

50 pcs / box

10.09±0.5 Kgs

530×350×250 mm (L×W×H)
