5.7寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 5.7寸 >
  • LSA40AT9001
  • LSA40AT9001

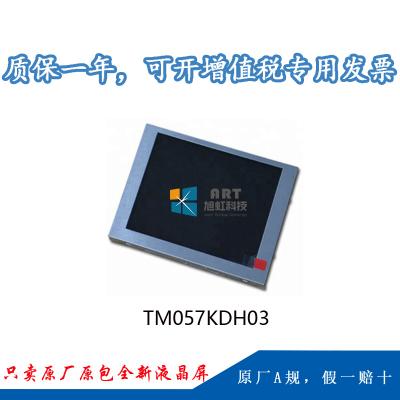

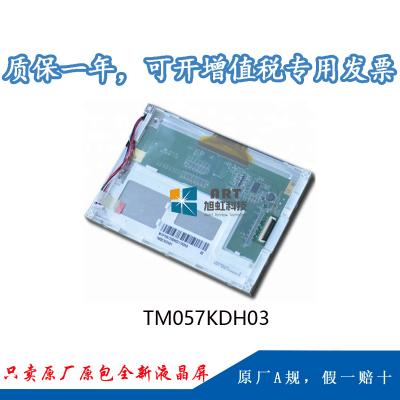

  • 型号:TM057KDH03
  • 品牌:天马 (TIANMA)
  • 尺寸:5.7英寸
  • 区分率:320×240
  • 亮度:400 cd/m? (Typ.)
  • 视角:70/70/70/60 (Typ.)
  • 接口:RGB
  • 事情温度:-20 ~ 70 °C
  • 目今生产状态:已停产?
产品数据表格申请
技术参数
 1、我公司TM057KDH03 为天马原厂原装全新液晶屏A规液晶屏;质量切合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马5.7寸液晶模组TM057KDH03 应用详情

基本信息:

制造商

天马(tianma)

型号

TM057KDH03

类型

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

5.7”



应用情况:

事情温度

-20 ~ 70 °C

存储温度

-30 ~~ 85 °C

ROHS

ROHS



典范特征:

外貌雾面,景物模式,白光LED背光,上/下/左/右翻转显示,背光寿命大于5w小时



二、天马5.7寸液晶模组TM057KDH03结构详情

像素特征:

解析度

320(RGB)×240 , QVGA

点间距

0.120×0.360 mm(W×H)

像素排列

RGB笔直条状

像素间距

0.360×0.360 mm (W×H)

结构尺寸:

显示区域

115.2(W)×86.4(H) mm

开口区域

118.2(W)×89.4(H) mm

外观尺寸

144(W)×104.6(H) mm

外观厚度

12.8 (Max.) mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

景物肖像

肖像模式

装置方法:

Rear mounting poles (4-Φ2.6)

其它参数:

重量

160g (Typ.)

外貌处理

雾面,Hard coating (3H)



三、天马5.7寸液晶模组TM057KDH03光学详情



基本信息:

显示亮度

400 cd/m² (Typ.)

比照度

500:1 (Typ.) (透射)

可视角度

70/70/70/60 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

6 o'clock

响应时间

20(Typ./Max.)(Tr+Td) ms

色彩性能:

白色坐标

X:0.324; Y:0.362

支持颜色

262K (6-bit)

色域

50% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、天马5.7寸液晶模组TM057KDH03 电子详情

翻转扫描 :

翻转 (水平/笔直)

刷新频率:

60Hz



五、天马5.7寸液晶模组TM057KDH03 信号详情

信号电气:

电压供应

3.3V (Typ.)

电流供应

145/225mA (Typ./Max.)

信号类型:

Parallel RGB (1 ch, 6-bit)

逻辑电压

0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

接口特征:

类型

端子

接口详情:

数量

脚数

脚距

脚界说

1pcs

33pins

0.5mm

DRGB-33P1C6B-020B



六、天马5.7寸液晶模组TM057KDH03 光源详情

光源特征:

光源类型

WLED

光源形状

阵列

位置

侧入式光源

数量

5S3P

是否可换

-

灯管寿命

50K(Typ.) (Hours)

灯管电气:

电压供应

8.91/10.89V (Min./Max.)

电流供应

125mA (Typ.)

功耗

1.24W (Typ.)

接口特征:

类型

端子

背光驱动 :



七、天马5.7寸液晶模组TM057KDH03包装详情

包装箱:

数量

重量

包装箱尺寸

40 pcs / box

9.396 Kgs

530×350×250 mm (L×W×H)
