产品数据表格申请
2、正常使用下，液晶屏自售出之日起予以保修1年，
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
TM070JDHG30 |
a-Si TFT-LCD , 液晶模组 |
||
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-20 ~ 70 °C |
-30 ~ 70 °C |
- |
|
|
适用于： |
工业 |
|||
|
典范特征： |
广视角，景物模式，白光LED背光，宽屏 |
|||

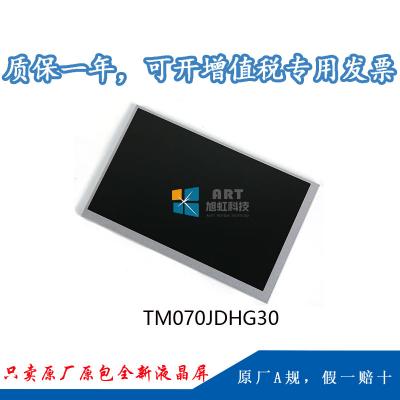

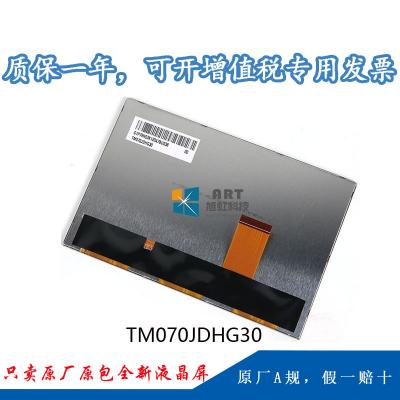

二、天马7寸工业液晶模组TM070JDHG30结构特征
|
屏幕尺寸： |
7英寸 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1280(RGB)×800 , WXGA |
RGB笔直条状 |
0.039×0.117 (H×V) |
0.117×0.117 (H×V) |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸mm |
外观厚度(mm) |
|
149.76(H) × 93.6(V) |
152.76(H) × 96.6(V) |
161(H) × 107(V) |
3.35 (Typ.) |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
16:10(H:V) |
景物模式 |
- |
|
|
装置方法： |
Without |
|||
|
其它参数 : |
重量 |
120g (Typ.) |
外貌处理 |
Hard coating (3H) |
三、天马7寸工业液晶模组TM070JDHG30光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
400 cd/m² (Typ.) |
SFT，常黑显示，透射式 |
800 : 1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
88/88/88/88(Typ.)(CR≥10) |
全视角 |
35 (Typ.)(Tr+Td) |
|
|
色度 |
Wx:0.306; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
50% NTSC (CIE1931) |
16.7M (8-bit) |
1.33/1.43 (Typ./Max.)(9 points) |
|
四、天马7寸工业液晶模组TM070JDHG30电子特征
|
刷新频率： |
60Hz |
|
翻转扫描 : |
No |
五、天马7寸工业液晶模组TM070JDHG30信号详情
|
信号电气： |
电流输入 |
输入电流 |
功率消耗 |
|||
|
3.3/10.4/16/-6.8V (Typ.)(VDD/AVDD/VGH/VGL) |
53/41.5/0.41/0.41mA (Typ.)(IDD/AIDD/IGH/IGL) |
- |
||||
|
接口特征： |
信号类型 |
物理类型 |
接口位置 |
|||
|
LVDS (1 ch, 8-bit) |
端子 |
- |
||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚数 |
脚间距 |
脚界说 |
|
1 pcs |
40 pins |
0.5 mm |
- |
|||
六、天马7寸工业液晶模组TM070JDHG30发光详情
|
接口特征： |
光源类型 |
位置 |
寿命（小时） |
数量 |
形状 |
是否可换 |
|
|
WLED |
侧入式光源 |
30K(Typ.) (Hours) |
3S7P |
阵列 |
- |
||
|
接口特征： |
位置 |
||||||
|
侧入式光源 |
|||||||
|
WLED驱动电气： |
输入电压 |
输入电流 |
功率消耗 |
||||
|
9..3/10.2V (Typ./Max.) |
140mA (Typ.) |
1.3/1.43W (Typ./Max.) |
|||||
|
接口特征： |
位置 |
- |
类型 |
包括在屏信号接口中 |
|||
|
光源驱动： |
无 |
||||||
