2、正常使用下,液晶屏自售出之日起予以保修1年,

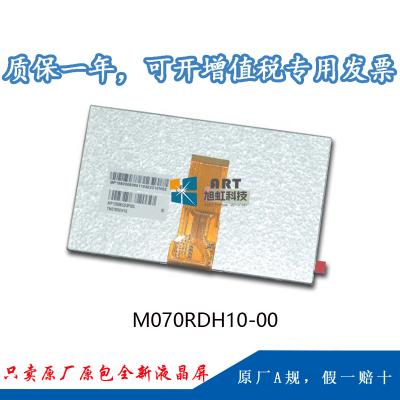

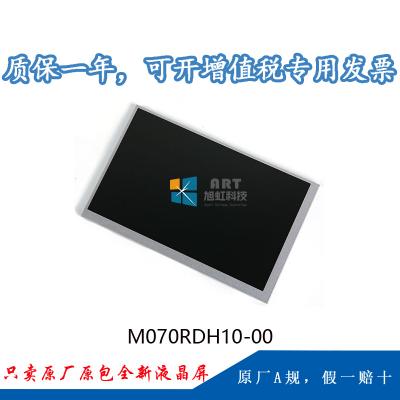

一、天马7.0寸液晶模组TM070RDH10-00应用详情
基本信息: |
制造商 |
天马(tianma) |
型号 |
TM070RDH10-00 |
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
数码相框,便携式DVD,工业 |
|
对角尺寸 |
7.0” |
|||
应用情况: |
事情温度 |
-20 ~ 70 °C |
存储温度 |
-30 ~ 80 °C |
ROHS |
ROHS |
|||
典范特征: |
外貌雾面,6/8位灰阶可选,景物模式,白光LED背光,上/下/左/右翻转显示,宽屏 |
二、天马7.0寸液晶模组TM070RDH10-00结构详情
像素特征: |
解析度 |
800(RGB)×480 , WVGA |
点间距 |
0.0642×0.1790 mm(W×H) |
像素排列 |
RGB笔直条状 |
像素间距 |
0.1926×0.1790 mm (H×V) |
|
结构尺寸: |
显示区域(mm) |
154.08×85.92 mm (H×V) |
开口区域 |
157.08×89.39 mm (H×V) |
外观尺寸(mm) |
164.9×100 mm (H×V) |
外观厚度 |
5.70±0.30 mm |
|
外观特征: |
物理形状 |
平面矩形 |
外观形状 |
- |
宽高比 |
16:9 (H:V) |
景物肖像 |
景物模式 |
|
其它参数: |
重量 |
TBD |
外貌处理 |
雾面 |
三、天马7.0寸液晶模组TM070RDH10-00光学详情
基本信息: |
显示亮度 |
450 cd/m² (Typ.) |
比照度 |
500:1 (Typ.) (透射) |
可视角度 |
70/70/50/70 (Typ.)(CR≥10) |
显示模式 |
TN,常白显示,透射式 |
|
最佳视角 |
12 o'clock |
响应时间 |
25 (Typ.)(Tr+Td) ms |
|
色彩性能: |
白色坐标 |
X:0.315; Y:0.330 |
支持颜色 |
262K/16.7M (6-bit / 6-bit + Dithering) |
色域 |
50% NTSC (CIE1931) |
亮度均匀性 |
1.33 (Typ.)(9 points) |
四、天马7.0寸液晶模组TM070RDH10-00电子详情
翻转扫描 : |
翻转 (水平/笔直) |
刷新频率: |
60Hz |
时序控制 (T-CON) : |
Embedded T-CON |
五、天马7.0寸液晶模组TM070RDH10-00信号详情
信号电气: |
电压供应 |
3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
电流供应 |
10/55/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL) |
信号类型: |
Parallel RGB (1 ch, 8-bit) |
逻辑电压 |
0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
|
接口特征: |
类型 |
FPC |
||
接口详情: |
数量 |
脚数 |
脚距 |
脚界说 |
1pcs |
50pins |
0.5mm |
六、天马7.0寸液晶模组TM070RDH10-00光源详情
光源特征: |
光源类型 |
WLED |
光源形状 |
阵列 |
位置 |
侧入式光源 |
数量 |
3S8P |
是否可换 |
- |
灯管寿命 |
20K(Typ.) (Hours) |
|
灯管电气 |
电压供应 |
9.6/10.8V (Typ./Max.) |
电流供应 |
160/200mA (Typ./Max.) |
||
功耗 |
1.54/2.16W (Typ./Max.) |
|||||
接口特征: |
类型 |
包括在屏信号接口中 |
||||
背光驱动 : |
无 |
七、天马7.0寸液晶模组TM070RDH10-00包装详情
包装箱: |
数量 |
重量 |
包装箱尺寸 |
50 pcs / box |
TBD |
530×350×250 mm (L×W×H) |
