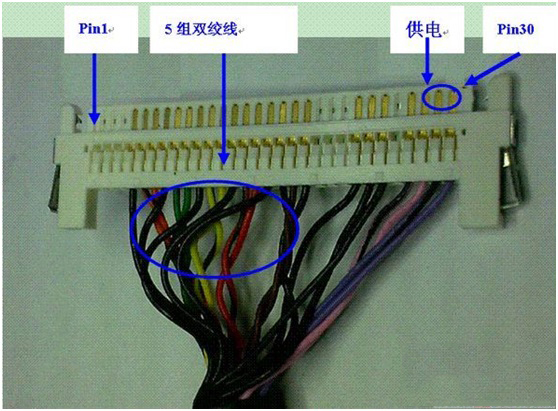

一、26寸以下(含26寸部分屏和三星2010年后32寸屏)


　　参数：

　　区分率：1366*768
　　频率：60Hz
　　端子：FI-X30S1。
　　特征：LVDS Pin 30
，29
，28供电 2、5组LVDS数据双绞线。
　　质料：A46-BB40DL-SSXH1G400 该接口适用于26寸以下(含26寸部分屏、2010年后三星32寸HD屏)区分率为HD(1366*768) 的屏。



　　二、26寸以上(含26寸部分屏)

　　参数:

　　1440*900
　　60Hz
　　1680*1050
　　60Hz
　　1920*1080
　　60Hz
　　端子：FI-X30S

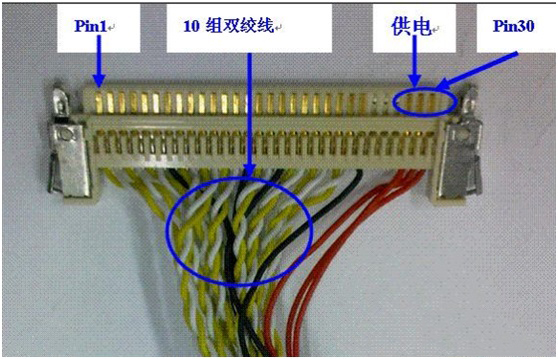

　　特征：1、LVDS Pin 30
，29
，28供电 2、10组LVDS数据双绞线
　　典范和质料号：46-AB250L-CM0C1G
　　长度：250
　　该接口适用于26寸以下(含26寸部分屏)
，除区分率1366*768外的屏


　　三、26寸以上(含26寸部分屏)

　　参数：1366*768 60Hz
　　端子：FI-X30S

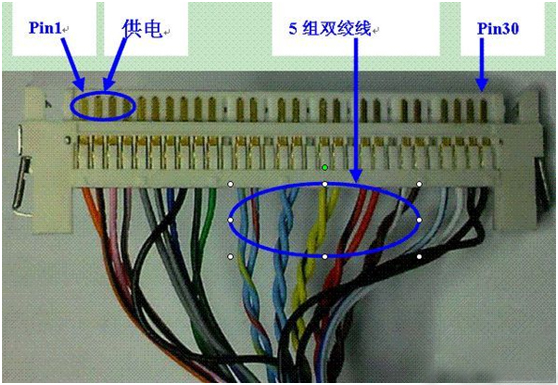

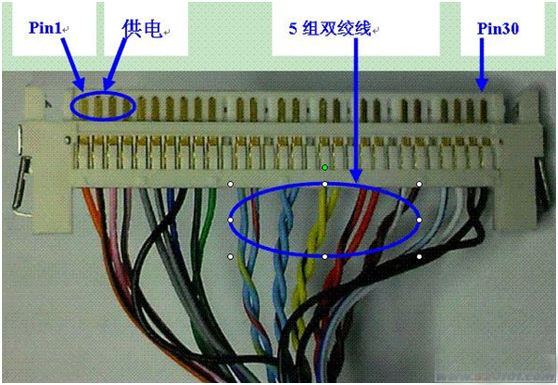

　　1、LVDS Pin1--4 供电 2、5组LVDS数据双绞线
　　46-AB45DL-LGXJ1G
　　长度：450
　　备注：该接口适用于26寸以上(含26寸部分屏)区分率为HD即1366*768 的屏
，主要使用于除三星屏外的其他厂家的屏
，如LG,AUO,CMO,Sharp等
，

　　参数：
        区分率：1366*768
        频率：60Hz
　　端子：FI-E30S
　　特征1、LVDS Pin28--30 供电
　　2、5组LVDS数据双绞线
　　质料：46-BB350B-SS5H1G
　　长度：350

　　备注：该接口适用于32寸以上区分率(1366*768)三星旧型号屏
，如三星32寸SS5;2010年后HD屏不再使用该接口


　　参数：1920*1080 60Hz
　　端子：FI-RE51

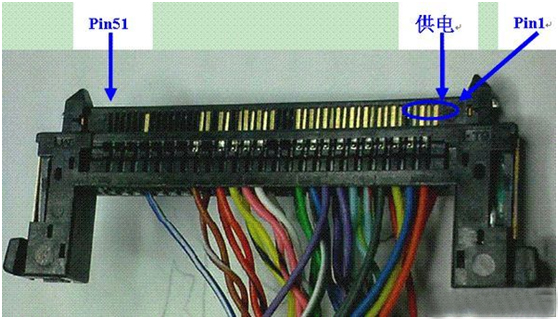

　　特征：1、LVDS Pin1--4 供电
　　质料: 46-FB40HL-SS9M1G
　　长度：400
　　备注：该接口适用于区分率(1920*1080)三星屏,其他厂家panel 参考选用。

　参数：1920*1080 60Hz
　端子：FI-RE51

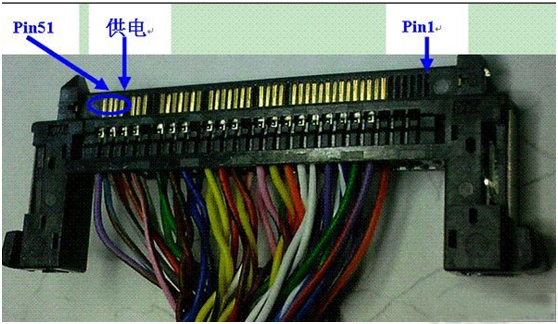

   特征：1、LVDS Pin48--51 供电
   质料型号：46-FB55FL-LG1S1G
   长度：550
　备注：该接口适用于区分率(1920*1080)LG屏,其他厂家panel 参考选用
，大部分AUO屏是此类型

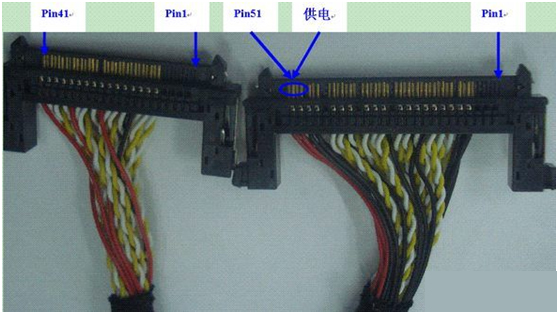

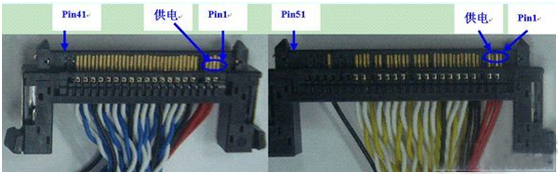

　　三、120Hz屏LVDS接口界说说明

　　1、120Hz屏不分尺寸巨细

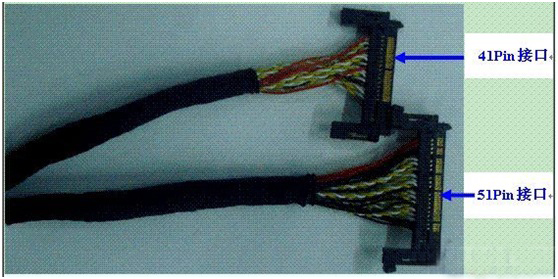

，需配置2条LVDS连接线 1条51pin
，1条41 pin
，如右图;
　　2、120Hz屏线有两种类型G和H： G：Pin1--4 供电,主要适用于三星
，CMO等其他厂 家参考使用
　　H：Pin48--51供电
，主要适用于LG、AUO等其他厂家参考使用

　　参数：

　　1920*1080 120Hz
　　端子：FI-R51HL FI-R41HL
　　特征：LVDS Pin1--4 供电
　　质料：46-FB055L-SSXS1G
　　长度550
　　该接口主要适用于三星
，CMO等其他厂家参考使用;2根线并成一根线
，

　　参数：1920*1080 120Hz
　　端子：FI-R51HL
　　FI-R41HL
　　特征：LVDS Pin48--51供电
　　质料
　　46-FB55FL-LG1S1G
　　长度：550

　　备注：该接口主要适用于LG
，AUO等其他厂家参考使用;

　　上面我们介绍几种区分率的LVDS线材
，1080p的高清工业液晶屏对应的数字板LVDS接口电路标准化较统一
，可考虑通过更换LVDS线
，对高清屏代用表中LVDS插座及排序差别的屏进行代用;

　　如非1920X1080显示屏对应的数字板LVDS接口电路标准化不统一
，如果代用屏的机芯与被代用屏的机芯相同
，则可考虑通过更改LVDS线
，对标清屏代用表中LVDS插座及排序差别的屏进行代用;如果代用屏的机芯与被代用屏的机芯差别
，则不可通过更改LVDS线
，对这些屏进行代用。
