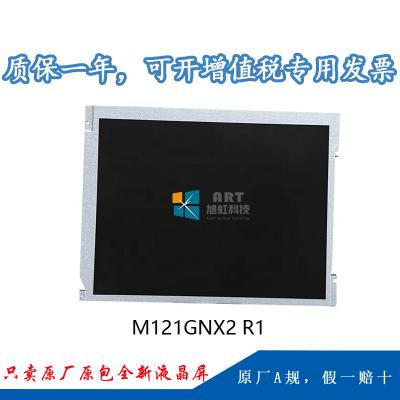

一、龙腾12.1寸液晶模组M121GNX2 R1 应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
IVO |
M121GNX2 R1 |
a-Si TFT-LCD , 液晶模组 |
||
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-20 ~ 70 °C |
-30 ~ 80 °C |
- |
|
|
适用于： |
工业 |
|||
|
典范特征： |
广色域，外貌雾面，6/8位灰阶可�。闶咏牵拔锬Ｊ剑坠釲ED背光， 180°翻转显示 |
|||
二、龙腾12.1寸液晶模组M121GNX2 R1结构特征
|
屏幕尺寸： |
12.1吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1024(RGB)×768 , XGA |
RGB笔直条状 |
0.080×0.240 (H×V) |
0.240×0.240 (H×V) |
|
|
结构尺寸： |
显示尺寸(mm) |
可视尺寸(mm) |
外观尺寸(mm) |
外观厚度 |
|
245.76(H) × 184.32(V) |
250.8(H) × 189.4(V) |
279(H) × 209(V) |
6.0/9.0 (Typ./Max.) |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
4:3 (W : H) |
景物模式 |
景物模式 |
|
|
装置方法： |
Face mounting holes (4-Φ3.4, 3-R1.7) on left, right bezel |
|||
|
其他特征： |
外貌防护 |
重量 |
外貌处理 |
|
|
- |
518.7/545g (Typ./Max.) |
雾面 |
||
三、龙腾12.1寸液晶模组M121GNX2 R1 光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
350 (Typ.) |
TN，常白显示，透射式 |
800:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
80/80/80/80 (Typ.)(CR≥10) |
- |
6 (Typ.)(Tr/Td) |
|
|
色彩性能： |
色域 |
颜色数量 |
白场色度 |
|
72% NTSC (CIE1931) |
262K/16.7M (6-bit / 8-bit) |
Wx:0.305; Wy:0.325 |
|
|
白场变换： |
1.25/1.33 (Typ./Max.)(9 points) |
||
四、龙腾12.1寸液晶模组M121GNX2 R1电子特征
|
刷新频率 : |
60Hz |
|
功率总耗： |
6.93W (Max.) |
|
翻转扫描： |
翻转 (180°) |
五、龙腾12.1寸液晶模组M121GNX2 R1信号特征
|
信号电气： |
电流输入 |
电压输入 |
功耗 |
|||
|
250mA (Max.) |
3.3V(Typ.) |
0.825W (Max.) |
||||
|
接口特征： |
位置 |
类型 |
信号类型 |
|||
|
- |
端子 |
LVDS (1 ch, 6-bit) |
||||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚界说 |
|
信盛精工 |
MSB240420HE |
1pcs |
1.25mm |
20pins |
LVDS-20P1C8B-080D |
|
六、龙腾12.1寸液晶模组M121GNX2 R1背光特征
|
背光特征： |
类型 |
位置 |
形状 |
数量 |
寿命（小时） |
是否可换 |
|
WLED |
侧入式光源 |
4串 |
4 strings |
30K(Min.) |
- |
|
|
接口特征： |
位置 |
类型 |
WLED驱动 |
|||
|
- |
端子 |
含LED驱动器 |
||||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚界说 |
|
信盛精工 |
MSB24038P5A |
1pcs |
1.25mm |
5pins |
||
|
驱动电气： |
电流输入 |
电压输入 |
||||
|
240mA (Typ.) |
10.8/12.0/12.6V (Min./Typ./Max.) |
|||||
|
功率消耗 |
6.1W (Max.) |
|||||
七、龙腾12.1寸液晶模组M121GNX2 R1包装详情
|
包装箱： |
每箱数量 |
重量 |
包装箱尺寸 |
|
30pcs/箱 |
- |
520×370×315 mm (L×W×H) |
