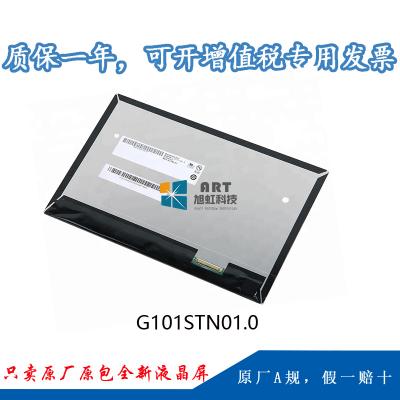

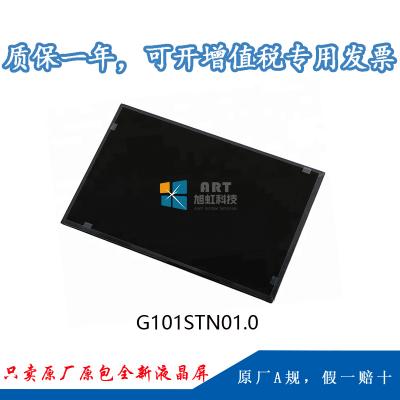

1、我公司G101STN01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量切合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达液晶模组G101STN01.0应用详情
| 基础信息 : | 制造商 | 友达（AUO） | 型号 | G101STN01.0 |
| 类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
| 对角尺寸 | 10.1" | |||
| 应用情况 : | 存储温度 | -30 ~ 70 °C | 事情温度 | -10 ~ 60 °C |
| RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
| 典范特征 : | 白光LED背光，含LED驱动器，端子倒装，6/8位灰阶可选，外貌雾面 | |||
二、友达液晶模组G101STN01.0 结构详情
| 像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 点间距(mm) | 0.0725×0.2088 mm |
| 像素排列 | RGB笔直条状 | 像素间距(mm) | 0.2175×0.2088 mm [117PPI] | |
| 结构尺寸 : | 显示区域(mm) |
222.72(W)×125.28(H) | 开口区域(mm) | 226.34(W)×128.1(H) |
| 外观尺寸(mm) | 235(W)×143(H) mm | 外观厚度(mm) | 4.9/5.2 (Typ./Max.) mm | |
| 外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
| 宽高比 | 16:9 (H:V) | 景物肖像 | 景物模式 | |
| 装置方法 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它参数 : | 重量 | 180g (Max.) | 外貌处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G101STN01.0 光学详情
| 基础信息 : | 显示亮度 | 250 cd/m² (Typ.) | 比照度 | 500:1 (Typ.) (透射) |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | - | 响应时间(ms) | 7/9 (Typ.)(Tr/Td) ms | |
| 色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit +Hi- FRC) |
| 色温 | 6485K | 亮度均匀性 | 1.25 (Max.)(5 points) | |
| 1931色域 : | NTSC比值 | 47% | sRGB笼罩率 | 65% |
| Adobe RGB笼罩率 | 49% | DCI-P3笼罩率 | 48% | |
| Rec.2020笼罩率 | 35% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G101STN01.0 电子详情
| 帧频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率总耗 : | 2.53W (Max.) |
五、友达液晶模组G101STN01.0信号详情
| 信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 140/160mA (Typ./Max.) | ||
| 功率消耗 | 0.53W (Max.) | |||||
| 信号类型 : | LVDS (1 ch, 6/8-bit) | |||||
| 接口特征 : | 位置 | 屏体下部左边 | 类型 | 端子 | ||
| 接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚界说 |
| I-PEX | 20455-040E-12R | 0.5 mm | 40 pins | 1pcs | ||
六、友达液晶模组G101STN01.0光源详情
| 光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
| 是否可换 | - | 形状 | - | 寿命 | 15K (Min.) 小时 | |
| 接口特征 : | 位置 | - | 类型 | 包括在屏信号接口中 | ||
| 光源驱动 : | 含LED驱动器 | |||||
| 驱动电气 : | 电压供应 | 5.0/12.0/23.0V (Min./Typ./Max.) | 电流供应 | 150/165mA (Typ./Max.) | ||
| 功率消耗 | 2.0W (Max.) | |||||
七、友达液晶模组G101STN01.0 包装详情
| 包装箱 : | 数量 | 重量 | 尺寸(L×W×H) |
| 35 pcs / box | 9.0 Kgs | 484×328×257 mm |
