产品数据表格申请

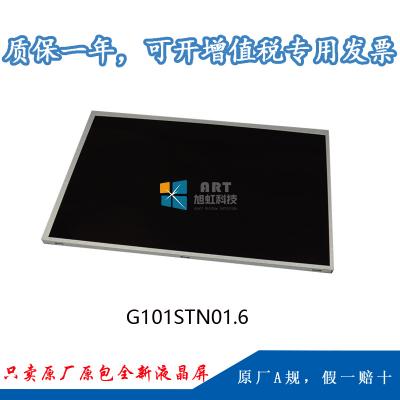

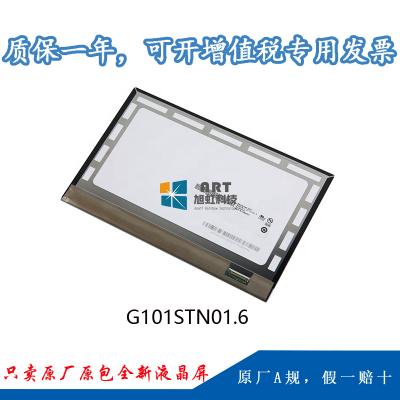

1、我公司G101STN01.6为友达光电原厂原装全新液晶屏A规液晶屏;质量切合原厂的质量协议及技术协议标准(简称IIS准);
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达10.1寸液晶模组G101STN01.6应用特征
| 基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
| 京东方 | G101STN01.6 | a-Si TFT-LCD , 液晶模组 | - | |
| 最大额定： | RoHS | 事情温度 | 存储温度 | 抗振能力 |
| RoHS | -10 ~ 60 °C | -30 ~ 70 °C | - | |
| 适用于： | 工业 | |||
| 典范特征： | 6/8位灰阶可选，景物模式，白光LED背光，宽屏，信号端子倒装 | |||
二、友达10.1寸液晶模组G101STN01.6结构特征
| 屏幕尺寸： | 10.1吋 | |||
| 像素特征： | 区分率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
| 1024(RGB)×600 , WSVGA | RGB笔直条状 | 0.0725×0.2088 mm | 0.2175×0.2088 mm | |
| 结构尺寸： | 显示尺寸mm | 可视尺寸mm | 外观尺寸(mm) | 外观厚度 |
| 222.72(W)×125.28(H) mm | ||||
| 外观特征： | 物理形状 | 宽高比 | 景物肖像 | 外观样式 |
| 平面矩形 | 16:9 (W : H) | 景物模式 | ||
三、友达10.1寸液晶模组G101STN01.6光学特征
| 基本信息： | 亮度(cd/m²) | 光学模式 | 比照度 |
| 250 cd/m² (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
| 70/70/60/60 (Typ.)(CR≥10) | - | 7/9 (Typ.)(Tr/Td) ms | |
| 色彩性能： | 色域 | 颜色数量 | 白场色度 |
| 45% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | 1.25 (Max.)(5 points) |
四、友达10.1寸液晶模组G101STN01.6电子特征
| 刷新频率： | 60Hz |
| 翻转扫描： | 翻转 (180°) |
五、友达10.1寸液晶模组G101STN01.6信号特征
| 信号电气： | 电流输入 | 电压输入 | 功耗 | |||
| 140/160mA (Typ./Max.) | 3.3V (Typ.) | 0.53W (Max.) | ||||
| 接口特征： | 位置 | 类型 | 信号类型 | |||
| 背面 | 端子 | LVDS (1 ch, 6/8-bit) | ||||
| 信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚界说 |
| I-PEX | 20455-040E-12R | 1pcs | 0.5mm | 40pins | - | |
六、友达10.1寸液晶模组G101STN01.6背光特征
| 背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
| WLED | 50K(Typ.) (Hours) | - |
