2、正常使用下，液晶屏自售出之日起予以保修1年，
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |

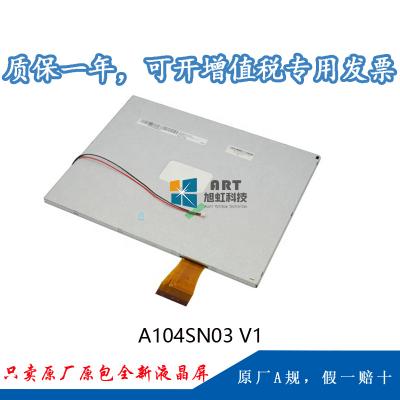

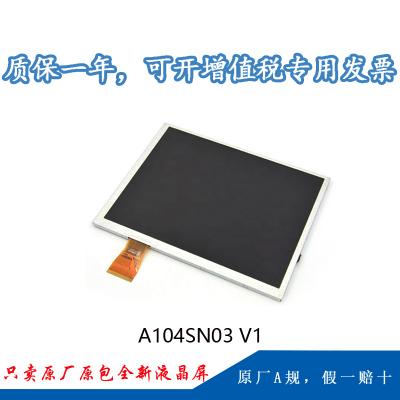

A104SN03 V1 |
a-Si TFT-LCD , 液晶模组 |
A104SN03 V.1 |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-10 ~ 60 °C |
-20 ~ 70 °C |
- |
|
|
适用于： |
数码相框，便携式DVD,工业 |
|||
|
典范特征： |
外貌雾面，景物模式，白光LED背光，6/8位灰阶可选 |
|||
二、友达10.4寸工业液晶模组A104SN03 V1结构特征
|
屏幕尺寸： |
10.4吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
800(RGB)×600 , SVGA |
RGB笔直条状 |
0.088×0.264 mm |
0.264×0.264 mm |
|
|
结构尺寸： |
显示尺寸(H×V) |
可视尺寸(H×V) |
外观尺寸(H×V) |
外观厚度(mm) |
|
211.2×158.4 mm |
213.2×160.4 mm |
228.4×175.4 mm |
6.2±0.3 mm |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
4:3 (H:V) |
景物模式 |
- |
|
|
装置孔位： |
Without |
|||
|
其他参数： |
重量 |
外貌处理 |
||
|
400±20g |
雾面，Hard coating (3H) |
|||
三、友达10.4寸工业液晶模组A104SN03 V1光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
350 cd/m² (Typ.) |
TN，常白显示，透射式 |
500:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
75/75/50/60 (Typ.)(CR≥10) |
6 o'clock |
30 (Typ.)(Tr+Td) (ms) |
|
|
色度 |
Wx:0.330; Wy:0.350 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
50% NTSC (CIE1931) |
262K/16.2M (6-bit / 6-bit + Dithering) |
1.25/1.33 (Typ./max.)(9 points) |
|
四、友达10.4寸工业液晶模组A104SN03 V1电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
|
功率总耗： |
3.4W (Max.) |
|
时序控制 (T-CON) : |
Embedded T-CON |
五、友达10.4寸工业液晶模组A104SN03 V1信号详情
|
信号电气： |
输入电流 |
10/24/0.4/-0.4 A(Typ.)(ICC/IDD/IGH/IGL) |
输入电压 |
3.3/11/15/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
||
|
功耗 |
0.43W (Typ.) |
信号接口 |
TTL (1 ch, 6/8-bit) + SPI |
|||
|
接口特征： |
位置 |
- |
类型 |
FPC |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
0.5mm |
60pins |
1 pcs |
- |
|||
六、友达10.4寸工业液晶模组A104SN03 V1发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
3S12P |
位置 |
侧入式光源(底部) |
|||||
|
可换性 |
No |
灯管形状 |
阵列 |
灯管寿命 |
10K(Min.) (Hours) |
||||||
|
WLED电气 : |
输入电压 |
输入电流 |
功率消耗 |
||||||||
|
8.8/10.0/10.7V (Min./Typ./Max.) |
300mA (Typ.) |
3.0/3.21W (Typ./Max.) |
|||||||||
|
接口特征： |
位置 |
- |
类型 |
端子 |
|||||||
|
灯管驱动： |
无 |
||||||||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|||||
|
朝富 |
JT1025-1021 |
2 pins |
1 pcs |
BLE-2PINS-AC |
|||||||
七、友达10.4寸工业液晶模组A104SN03 V1包装特征
|
包装箱： |
数量 |
重量 |
尺寸 |
|
20 pcs / box |
11.0 Kgs |
483×296×355 mm (L×W×H) |
提示：以上所有参数值均依据规格书手动录入，已尽力减少过失，但不可包管的完全正确�？⑹褂们胍砸壕凉娓袷槲�!
