2、正常使用下 ，液晶屏自售出之日起予以保修1年。

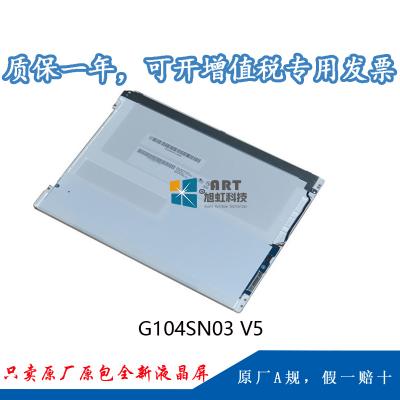

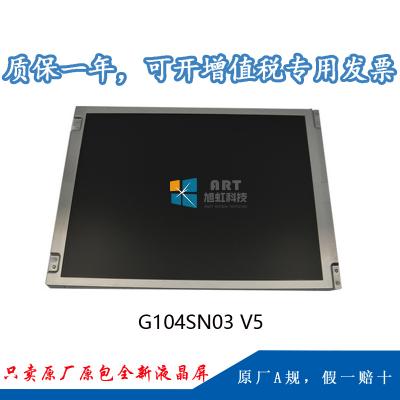

一、友达10.4寸友达液晶模组G104SN03 V5基本参数
|
品牌 |
友达 (AUO) |
型号名称 |
G104SN03 V5 |
|
屏幕尺寸 |
10.4 inch |
屏幕类型 |
a-Si TFT-LCD, 液晶模组 |
|
区分率 |
800(RGB)×600 [SVGA] |
像素配置 |
RGB笔直条状 |
|
显示尺寸 |
211.2(横)×158.4(竖) mm |
外观尺寸 |
236(横)×176.9(竖) ×6(厚) mm |
|
可视尺寸 |
214.8(横)×162.0(竖) mm |
外貌处理 |
雾面 ，Hard coating (3H) |
|
亮度 |
230 cd/m² (Typ.) |
对 比 度 |
500:1 (Typ.) (透射) |
|
|
光学模式 |
TN ，常白显示 ，透射式 |
|
|
可视角度 |
80/80/60/70 (Typ.)(CR=10) |
响应速度 |
10/5 (Typ.)(Tr/Td) ms |
|
颜色数量 |
262K/16.2M , 50% (CIE1931) |
背光类型 |
WLED [3 strings] , 30K小时 , 含LED驱动器 |
|
屏幕重量 |
280g (Typ.) |
适用于 |
工业 |
|
刷新频率 |
60Hz |
触摸功效 |
无触摸 |
|
信号系统 |
20 pins LVDS (1 ch, 6/8-bit) , 端子 |
功耗 |
3.50W (Typ.) |
|
供应电压 |
3.3V (Typ.) |
温度规模 |
事情温度: -20 ~ 70 °C ; 存储温度: -20 ~ 70 °C |
二、友达10.4寸友达液晶模组G104SN03 V5信号详情
|
接口类型 ： |
LVDS (1 ch,6/8-bit) |
信号逻辑电压 |
||
|
信号电气： |
电压输入 |
3.3V (Typ.) |
电流输入 |
320mA (Typ.) |
|
FPC详情 : |
脚间距 |
1.0 mm |
数量 |
1 pcs |
|
脚数 |
20 pins |
信号电气功耗 |
1.06W (Typ.) |
三、友达10.4寸友达液晶模组G104SN03 V5背光详情
|
背光类型 |
WLED |
是否可换 |
Replaceable |
|
背光数量 |
3 strings |
灯管形状 |
3串 |
|
背光寿命 |
30K(Typ.) (Hours) |
位置 |
侧入式光源 |
|
电压输入 |
26.0/29.2V (Typ./Max.) |
电流输入 |
25mA (Typ.) |
|
背光功耗 |
1.95W (Typ.) |
类型 |
端子 |
|
接口位置 |
背光驱动 |
含LED驱动器 |
四、友达10.4寸友达液晶模组G104SN03 V5包装详情
|
包装箱： |
数量 |
重量 |
尺寸 (L×W×H) |
|
30 pcs / 箱 |
13 Kgs |
448×402×350 mm |
提示：以上所有参数值均依据规格书手动录入 ，已尽力减少过失 ，但不可包管的完全正确� ？⑹褂们胍砸壕凉娓袷槲�!
