1、我公司G215HAN01.0为友达光电原厂原装全新液晶屏A规液晶屏 ；质量切合原厂的质量协议及技术协议标准(简称IIS准） ；
2、正常使用下，液晶屏自售出之日起予以保修1年，

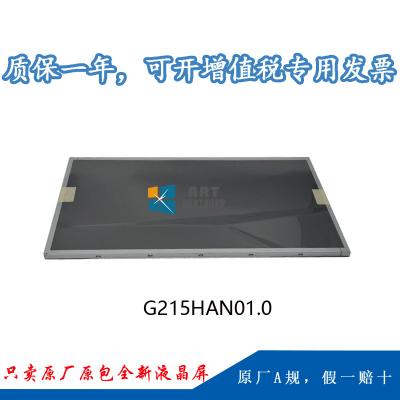

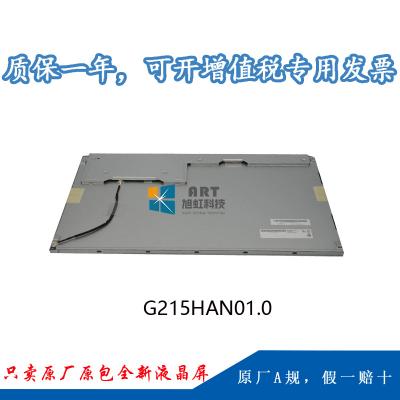

一、友达21.5寸全视角液晶模组G215HAN01.0应用详情
|
基本信息： |
制造商 |
友达（AUO） |
型号 |
G215HAN01.0 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业，医疗影像, |
|
|
对角尺寸 |
21.5” |
|||
|
应用情况： |
事情温度 |
0 ~ 60 °C |
存储温度 |
-20 ~ 60 °C |
|
ROHS |
ROHS |
耐振动性 |
||
|
典范特征： |
广色域，外貌雾面，广视角，景物模式，白光LED背光，背光寿命大于5万小时，信号端子倒装，宽屏 |
|||
二、友达21.5寸全视角液晶模组G215HAN01.0结构详情
|
像素特征： |
解析度 |
1920(RGB)×1080 , FHD |
点间距 |
0.08265×0.24795 mm (H×V) |
|
像素排列 |
RGB笔直条状 |
像素间距 |
0.24795×0.24795 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
476.064(H) × 267.786(V) mm |
开口区域 |
479.8(H) × 271.3(V)mm |
|
外观尺寸 |
497.6(H) × 292.2(V)mm |
外观厚度 |
18.2 (Max.) mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
16:9 (H:V) |
景物肖像 |
景物模式 |
|
|
装置方法： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数： |
重量 |
2.10Kgs (Typ.) |
外貌处理 |
雾面，Hard coating (3H) |
三、友达21.5寸全视角液晶模组G215HAN01.0光学详情
|
基本信息： |
显示亮度 |
400 cd/m² (Typ.) |
比照度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
89/89/89/89(Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间(ms) |
14 (Typ.)(G to G) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
72% NTSC (CIE1931) |
亮度均匀性 |
1.18/1.25 (Typ./Max.)(9 points) |
四、友达21.5寸全视角液晶模组G215HAN01.0电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率消耗： |
17.36W (Typ.) |
五、友达21.5寸全视角液晶模组G215HAN01.0光源详情
| 光源特征： | 光源类型 | WLED | 光源形状 | 7串 | 位置 | 侧入式光源 |
| 数量 | 14S5P | 是否可换 | - | 灯管寿命 | 50K(Typ.)（Hours） | |
| 驱动电气： | 电压输入 | 12.0V (Typ.) | 电流输入 | 1.08A (Typ.) | ||
| 功耗 | 12.96/14.3W (Typ./Max.) | |||||
| 接口特征： | 类型 | 端子 | ||||
| 灯管驱动： | 含LED驱动器 | |||||
六、友达21.5寸全视角液晶模组G215HAN01.0信号详情
|
信号系统 : |
LVDS (2 ch, 8-bit) |
信号逻辑电压 |
- |
|||
|
信号电气： |
电压输入 |
5.0V(Typ.) |
电流输入 |
0.88/1.06A (Typ./Max.) |
||
|
功耗 |
4.4/4.84W (Typ./Max.) |
|||||
|
接口特征： |
类型 |
端子 |
位置 |
背面 |
||
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口界说 |
|
航空电子 |
FI-XB30SRL-HF16 |
1.0 mm |
30 pins |
1 pcs |
LVDS-30P2C8B-160A |
|
七、友达21.5寸全视角液晶模组G215HAN01.0包装详情
|
包装箱 : |
数量 |
重量 |
尺寸 (L×W×H) |
|
7 pcs / 箱 |
18.0Kgs |
580×275×385 mm |
