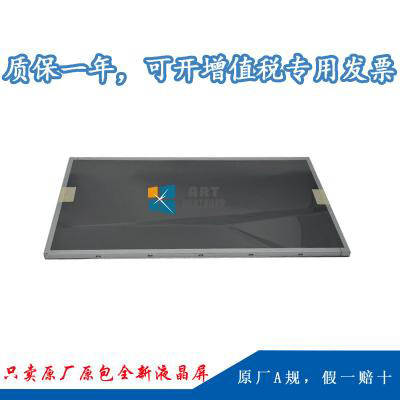

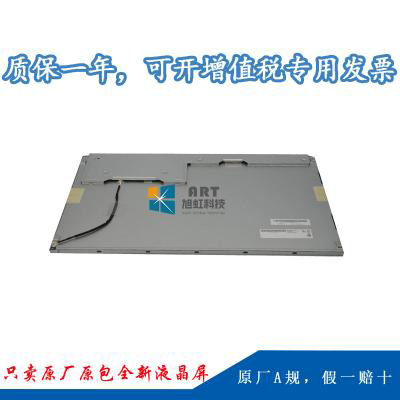

1、我公司G215HAN01.201为友达光电原厂原装全新液晶屏A规液晶屏；质量切合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达21.5寸工业液晶模组G215HAN01.201应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
G215HAN01.201 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
事情温度 |
存储温度 |
抗振能力 |
|
RoHS |
-10 ~ 60 °C |
-20 ~ 60 °C |
1.5G (14.7 m/s²) |
|
|
适用于： |
工业，医疗影像 |
|||
|
典范特征： |
广色域，外貌雾面，广视角，景物模式，白光LED背光，宽屏，背光寿命大于5万小时，信号端子倒装 |
|||
二、友达21.5寸工业液晶模组G215HAN01.201结构特征
|
屏幕尺寸： |
21.5吋 |
|||
|
像素特征： |
区分率 |
像素配置 |
点间距(mm) |
像素间距(mm) |
|
1920(RGB)×1080 , FHD |
RGB笔直条状 |
0.08265×0.24795 (H×V) |
0.24795×0.24795 (H×V) |
|
|
结构尺寸： |
显示尺寸(H×V) |
可视尺寸(H×V) |
外观尺寸(H×V) |
外观厚度(mm) |
|
476.064(H) × 267.786(V) |
479.8(H) × 271.3(V) |
497.6(H) × 292.2(V) |
11.0 (Max.) |
|
|
外观特征： |
物理形状 |
宽高比 |
景物肖像 |
外观样式 |
|
平面矩形 |
16:9(H:V) |
景物模式 |
- |
|
|
装置孔位： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他参数： |
重量 |
外貌处理 |
||
|
1.74Kgs (Typ.) |
雾面，Hard coating (3H) |
|||
三、友达21.5寸工业液晶模组G215HAN01.201光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
比照度 |
|
300 cd/m² (Typ.) |
AHVA，常黑显示，透射式 |
1000:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
89/89/89/89 (Typ.)(CR≥10) |
全视角 |
12/10 (Typ.)(Tr/Td) |
|
|
色度 |
Wx:0.313; Wy:0.329 |
||
|
色彩性能： |
色域 |
颜色数量 |
亮度均匀性 |
|
72% NTSC (CIE1931) |
16.7M (6-bit + Hi-FRC) |
1.18/1.25 (Typ./Max.)(9 points) |
|
四、友达21.5寸工业液晶模组G215HAN01.201电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
No |
五、友达21.5寸工业液晶模组G215HAN01.201信号详情
|
信号电气： |
输入电流 |
0.46/0.55A (Typ./Max.) |
输入电压 |
5.0V (Typ.) |
||
|
功率消耗 |
2.3/2.75W (Typ./Max.) |
信号接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚界说 |
|
信盛精工 |
MSBKT2407P30HB |
1.0 mm |
30pins |
1 pcs |
- |
|
六、友达21.5寸工业液晶模组G215HAN01.201发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
|
可换性 |
- |
灯管形状 |
- |
灯管寿命 |
50K(Min.) (Hours) |
|
|
灯管驱动： |
无 |
|||||
七、友达21.5寸工业液晶模组G215HAN01.201 包装详情
|
包装箱： |
数量 |
重量 |
尺寸 |
|
8 pcs / box |
- |
580×275×385 mm (L×W×H) |
