其他尺寸友达液晶屏
您现在的位置:首页 > 工业液晶屏 > 友达液晶屏 > 其他尺寸 >

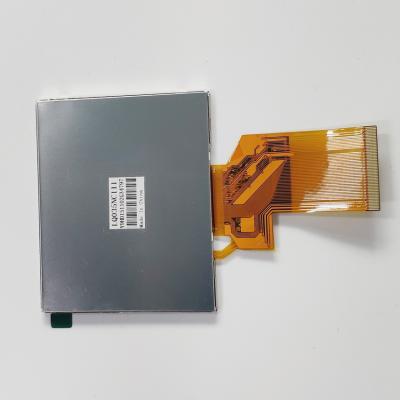

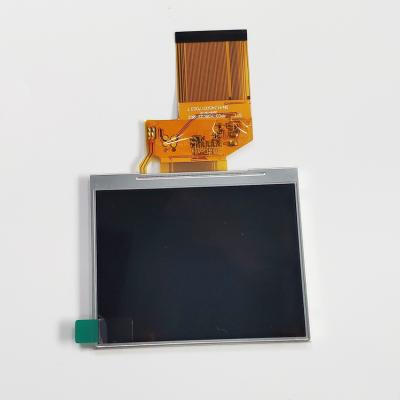

  • LSA40AT9001
  • LSA40AT9001
  • 型号:A035QN05 V1
  • 品牌:友达 (AUO)
  • 尺寸:3.5英寸
  • 区分率:320×240
  • 亮度:300cd/m? (Typ.)
  • 视角:60/60/50/55
  • 接口:RGB
  • 事情温度:-10 ~ 70 °C
  • 目今生产状态:已停产
产品数据表格申请
技术参数
一、友达液晶模组A035QN05 V1 应用详情

基本信息 :

制造商

友达(AUO)

型号

A035QN05 V1

类型

液晶模组     a-Si TFT-LCD

应用产品

手持终端,打印机

对角线

3.5”

又名

A035QN05 V.1

应用情况 :

存储温度

-40 ~ 80 °C

事情温度

-10 ~ 70 °C

RoHS

RoHS

抗振性能



典范特征 :

白光LED背光,上/下/左/右翻转显示

备注信息 :

2 in 1 FPC, down side FPC (49.85mm   length)



二、友达液晶模组A035QN05 V1 结构详情

像素特征 :

解析度

320(RGB)×240, QVGA

点间距(mm)

0.07325×0.21975 (H×V)

像素排列

RGB笔直条状

像素间距(mm)

0.21975×0.21975 (H×V)  [115PPI]

结构尺寸 :

显示区域(mm)

70.32(H) × 52.74(V)

开口区域(mm)

73.0(H) × 55.35(V)

外观尺寸(mm)

76.9(H) × 63.9(V)

外观厚度(mm)

2.92±0.2

外观特征 :

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

景物肖像

景物模式

其它参数 :

重量

30.8g

外貌处理

Hard coating



三、友达液晶模组A035QN05 V1 光学详情

基本信息 :

显示亮度

300 cd/m² (Typ.)

比照度

300:1 (Typ.) (透射)

可视角度

60/60/50/55 (Typ.)(CR10)

显示模式

TN,常白显示,透射式

最佳视角

6 o'clock

响应时间(ms)

10/15 (Typ.)(Tr/Td)

色彩性能 :

白色坐标

X:0.318; Y:0.324

支持颜色

16.7M (8-bit)

色温

6255K

亮度均匀性

-



四、友达液晶模组A035QN05 V1 电子详情

帧频率 :

60Hz

翻转扫描 :

翻转 (水平/笔直)



五、友达液晶模组A035QN05 V1 信号详情

信号电气 :

电压供应

3.3/3.3V (Typ.)(VDD/VDDIO)

电流供应

15mA (Typ.)(IVDD)

信号类型 :

Serial RGB (8-bit) + SPI

逻辑电压

-



接口特征 :

位置

-



类型

FPC



接口详情 :

品牌

型号

数量

脚数

脚距

脚界说



1 pcs

50 pins

0.5 mm





六、友达液晶模组A035QN05 V1 光源详情

光源特征 :

光源类型

WLED

光源形状

1串

位置

侧入式光源

数量

6S1P

是否可换

-

灯管寿命

10K (Min.) 小时

灯管电气 :

电压供应

19.2/21V (Typ./Max.)

电流供应

20/22mA (Typ./Max.)

接口特征 :

位置

-

类型

包括在屏信号接口中

背光驱动 :
